Toepassing

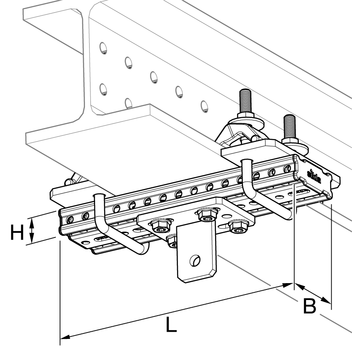

Bouwgroep LKA als constructie op een profiel met een flensbreedte van 100 tot 310 millimeter. De bouwgroep dient als verbinding voor bevestiging van de Sikla trekstang met behulp van de trekstang verbindingsset LKV. Beschikbaar in de maten M10, M12 en M16 in combinatie met buisklem Stabil Form C LK.

Inhoud

Een complete bouwgroepen voor een staalprofiel trekstang bestaat uit:
1 Draagprofiel siFramo TP F 80/30 van 300 of 440 millimeter met voorgemonteerde knoopplaat
2 Railbalkklem SB F 80/30-40

Montage

Verbind het draagprofiel F 80/30 inclusief voorgemonteerde knoopplaat door middel van de railbalkklem SB F 80/30-40 aan het profiel.
Aandraaimoment voor klembevestiging: 40 Nm
Type A: trekstang loopt in de dwarsrichting over de balk
Type B: trekstang loopt in de lengterichting van de balk

Technische gegevens

Maximaal toelaatbare trekbelasting afhankelijk van de profielbreedte:

De vereisten aan de uitvoering en constructie van de componenten, hun ontwerp, alsmede hun controles en belastingstesten zijn uitgevoerd overeenkomstig aan de richtlijnen van VGB R 510 L deel I, KTA 3205.3 en DIN EN 13480-3.
