Toepassing

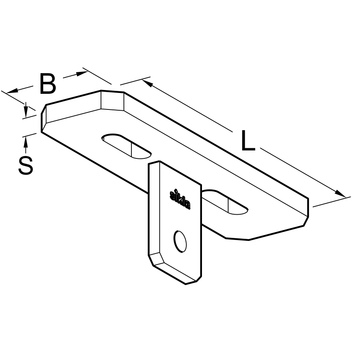

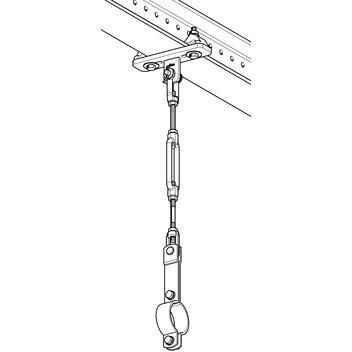

Knoopplaat als ondersteuningsconstructie voor directe bevestiging van trekstangen aan een draagprofiel met een flensbreedte van 80-99 millimeter. De knooplaat dient als een basiselement voor verdere bevestiging van de Sikla trekstang met behulp van de trekstangsset LKV in de maten M10 tot M16 en buisklem Stabil Form C LK.

Montage

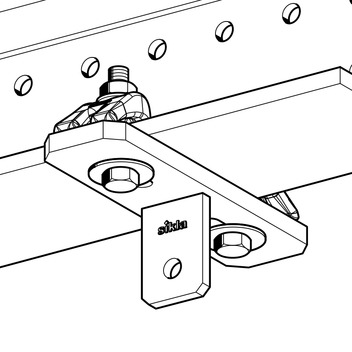

De knoopplaat KP 80/99 wordt door middel van de montageset MS 5P M12 S2 aan het profiel geklemd. Ook kan de knoopplaat direct aan een betonnen plafond bevestigd worden als ophanging met behulp van twee M12 ankers.
Type A: trekstang loopt in de dwarsrichting over de balk
Type B: trekstang loopt in de lengterichting van de balk

Technische gegevens

De vereisten aan de uitvoering en constructie van de componenten, hun ontwerp, alsmede hun controles en belastingstesten zijn uitgevoerd overeenkomstig aan de richtlijnen van VGB R 510 L deel I, KTA 3205.3 en DIN EN 13480-3.

Opmerking: levertijd op aanvraag
