Lasknoopplaat HPA
Toepassing

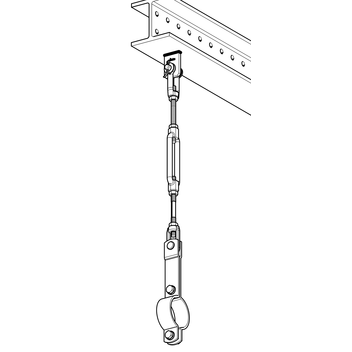

Lasknoopplaat die op staalprofielen en staalplaten gelast kan worden als verbinding. De knoopplaat dient als een basiselement voor bevestiging van de Sikla trekstang met behulp van van trekstangsset LKV. Beschikbaar in M10 tot en met M16 in combinatie met buisklem Stabil Form C LK. In combinatie met de Sikla lasadapter SPL kunnen eventueel knoopplaten op de constructie gelast worden.
Montage

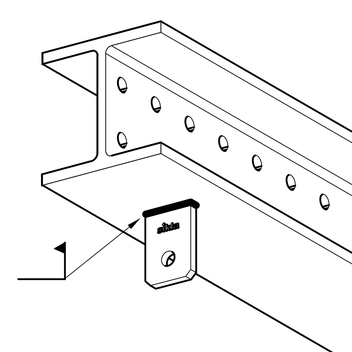

Lijn de lasknoopplaat uit op het draagprofiel en las deze vast. Het HCP-oppervlak onderscheidt zich door een zeer goede lasbaarheid.
Niet-bindend advies voor lasdikte: 4.0 millimeter (hoogte van gelijkzijdige driehoek)
Technische gegevens
| Type | max. toelaatbare trekbelasting [kN] |
|---|---|
| M10 | 11,2 |
| M12 | 12,1 |
| M16 | 12,5 |
De vereisten aan de uitvoering en constructie van de componenten, hun ontwerp, alsmede hun controles en belasting testen zijn uitgevoerd overeenkomstig aan de richtlijnen van VGB R 510 L deel I, KTA 3205.3 en DIN EN 13480-3.

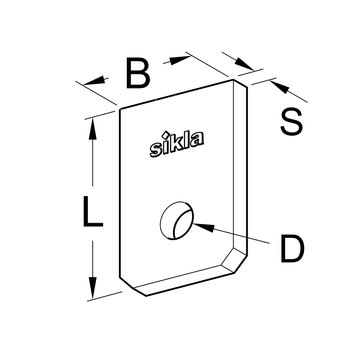

| Type | L [mm] | B [mm] | S [mm] | D [mm] |
|---|---|---|---|---|
| M10 | 65 | 45 | 8 | 11 |
| M12 | 65 | 45 | 8 | 13 |
| M16 | 65 | 45 | 8 | 17 |
| Materiaal: | staal, HCP |
