Geleidingssteunpunten
Werkbelasting voor hangende steunen met isolatie


Europese norm en richtlijn EC 3, belastingwaarden voor steunen in leveringsconditie

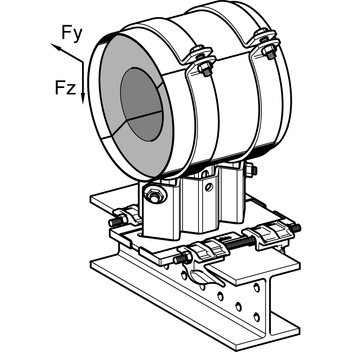

Geleidingssteunpunt LK - HV + geleidingsset FS 80/120
Hoogte | DN | Fy [kN] | ± Fz [kN] |
---|---|---|---|
150 | 25 | 3,1 | 3,1 |
150 | 32 | 3,8 | 3,8 |
150 | 40 | 4,3 | 4,3 |
150 | 50 | 4,0 | 3,9 |
150 | 65 | 2,8 | 2,8 |
150 | 80 | 2,5 | 2,4 |
150 | 100 | 4,5 | 14,0 |
150 | 125 | 4,1 | 14,0 |
150 | 150 | 3,6 | 14,0 |
150 | 200 | 2,8 | 14,0 |
150 | 250 | 1,9 | 14,0 |
150 | 300 | 0,4 | 14,0 |

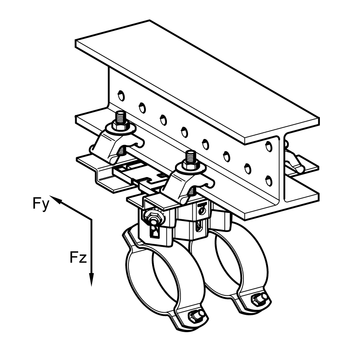

Geleidingssteunpunt LA / LC / LD - HV + geleidingsset FS Z 80/120
Hoogte | D [mm] | DN | Fy [kN] | ± Fz [kN] |
---|---|---|---|---|
90 | 14-18 | 4,7 | 10,0 | |
90 | 18-22 | 15 | 4,7 | 10,0 |
90 | 23-27 | 20 | 4,7 | 10,0 |
90 | 26-30 | 4,7 | 10,0 | |
90 | 30-34 | 25 | 4,7 | 10,0 |
90 | 35-39 | 4,7 | 10,0 | |
90 | 40-44 | 32 | 4,7 | 10,0 |
90 | 45-49 | 40 | 4,6 | 10,0 |
90 | 50-54 | 4,5 | 10,0 | |
90 | 55-59 | 4,5 | 10,0 | |
90 | 57-61 | 50 | 4,5 | 10,0 |
90 | 62-66 | 4,4 | 10,0 | |
90 | 67-71 | 4,3 | 10,0 | |
90 | 72-77 | 65 | 4,3 | 10,0 |
90 | 78-83 | 4,2 | 10,0 | |
90 | 84-89 | 80 | 4,1 | 10,0 |
90 | 89-95 | 4,1 | 10,0 | |
90 | 96-102 | 4,0 | 10,0 | |
90 | 102-109 | 3,9 | 10,0 | |
90 | 109-115 | 100 | 3,8 | 10,0 |
90 | 115-122 | 3,8 | 10,0 | |
90 | 122-128 | 3,7 | 10,0 | |
90 | 128-134 | 3,6 | 10,0 | |
90 | 134-140 | 125 | 3,5 | 10,0 |
90 | 140-146 | 3,5 | 10,0 | |
90 | 146-152 | 3,4 | 10,0 | |
90 | 152-158 | 3,3 | 10,0 | |
90 | 157-163 | 3,3 | 10,0 | |
90 | 163-169 | 150 | 3,2 | 10,0 |
90 | 168-174 | 3,2 | 10,0 | |
90 | 174-180 | 3,1 | 10,0 | |
90 | 181-187 | 3,0 | 10,0 | |
90 | 188-194 | 2,9 | 10,0 | |
90 | 194-200 | 2,9 | 10,0 | |
90 | 201-207 | 2,8 | 10,0 | |
90 | 208-214 | 2,7 | 10,0 | |
90 | 215-221 | 200 | 2,6 | 10,0 |
90 | 222-229 | 2,5 | 10,0 | |
90 | 230-237 | 2,4 | 10,0 | |
90 | 238-245 | 2,3 | 10,0 | |
90 | 246-254 | 2,2 | 10,0 | |
90 | 255-262 | 2,1 | 10,0 | |
90 | 259-266 | 2,1 | 10,0 | |
90 | 266-273 | 250 | 2,0 | 10,0 |
90 | 274-282 | 1,9 | 10,0 | |
90 | 283-291 | 1,8 | 10,0 | |
90 | 292-300 | 1,7 | 10,0 | |
90 | 301-309 | 1,6 | 10,0 | |
90 | 310-317 | 1,5 | 10,0 | |
90 | 317-324 | 300 | 1,4 | 10,0 |
Hoogte | D [mm] | DN | Fy [kN] | ± Fz [kN] |
---|---|---|---|---|
150 | 14-18 | 3,3 | 10,0 | |
150 | 18-22 | 15 | 3,2 | 10,0 |
150 | 23-27 | 20 | 3,2 | 10,0 |
150 | 26-30 | 3,2 | 10,0 | |
150 | 30-34 | 25 | 3,1 | 10,0 |
150 | 35-39 | 3,1 | 10,0 | |
150 | 40-44 | 32 | 3,1 | 10,0 |
150 | 45-49 | 40 | 3,1 | 10,0 |
150 | 50-54 | 3,0 | 10,0 | |
150 | 55-59 | 3,0 | 10,0 | |
150 | 57-61 | 50 | 3,0 | 10,0 |
150 | 62-66 | 2,9 | 10,0 | |
150 | 67-71 | 2,9 | 10,0 | |
150 | 72-77 | 65 | 2,9 | 10,0 |
150 | 78-83 | 2,8 | 10,0 | |
150 | 84-89 | 80 | 2,8 | 10,0 |
150 | 89-95 | 2,8 | 10,0 | |
150 | 96-102 | 2,7 | 10,0 | |
150 | 102-109 | 2,7 | 10,0 | |
150 | 109-115 | 100 | 2,6 | 10,0 |
150 | 115-122 | 2,6 | 10,0 | |
150 | 122-128 | 2,6 | 10,0 | |
150 | 128-134 | 2,5 | 10,0 | |
150 | 134-140 | 125 | 2,5 | 10,0 |
150 | 140-146 | 2,4 | 10,0 | |
150 | 146-152 | 2,4 | 10,0 | |
150 | 152-158 | 2,4 | 10,0 | |
150 | 157-163 | 2,3 | 10,0 | |
150 | 163-169 | 150 | 2,3 | 10,0 |
150 | 168-174 | 2,3 | 10,0 | |
150 | 174-180 | 2,2 | 10,0 | |
150 | 181-187 | 2,2 | 10,0 | |
150 | 188-194 | 2,1 | 10,0 | |
150 | 194-200 | 2,1 | 10,0 | |
150 | 201-207 | 2,1 | 10,0 | |
150 | 208-214 | 2,0 | 10,0 | |
150 | 215-221 | 200 | 2,0 | 10,0 |
150 | 222-229 | 1,9 | 10,0 | |
150 | 230-237 | 1,9 | 10,0 | |
150 | 238-245 | 1,8 | 10,0 | |
150 | 246-254 | 1,8 | 10,0 | |
150 | 255-262 | 1,7 | 10,0 | |
150 | 259-266 | 1,7 | 10,0 | |
150 | 266-273 | 250 | 1,6 | 10,0 |
150 | 274-282 | 1,6 | 10,0 | |
150 | 283-291 | 1,5 | 10,0 | |
150 | 292-300 | 1,5 | 10,0 | |
150 | 301-309 | 1,4 | 10,0 | |
150 | 310-317 | 1,4 | 10,0 | |
150 | 317-324 | 300 | 1,3 | 10,0 |
Hoogte | D [mm] | DN | Fy [kN] | ± Fz [kN] |
---|---|---|---|---|
200 | 14-18 | 2,5 | 10,0 | |
200 | 18-22 | 15 | 2,5 | 10,0 |
200 | 23-27 | 20 | 2,5 | 10,0 |
200 | 26-30 | 2,5 | 10,0 | |
200 | 30-34 | 25 | 2,5 | 10,0 |
200 | 35-39 | 2,4 | 10,0 | |
200 | 40-44 | 32 | 2,4 | 10,0 |
200 | 45-49 | 40 | 2,4 | 10,0 |
200 | 50-54 | 2,4 | 10,0 | |
200 | 55-59 | 2,3 | 10,0 | |
200 | 57-61 | 50 | 2,3 | 10,0 |
200 | 62-66 | 2,3 | 10,0 | |
200 | 67-71 | 2,3 | 10,0 | |
200 | 72-77 | 65 | 2,3 | 10,0 |
200 | 78-83 | 2,2 | 10,0 | |
200 | 84-89 | 80 | 2,2 | 10,0 |
200 | 89-95 | 2,2 | 10,0 | |
200 | 96-102 | 2,2 | 10,0 | |
200 | 102-109 | 2,1 | 10,0 | |
200 | 109-115 | 100 | 2,1 | 10,0 |
200 | 115-122 | 2,1 | 10,0 | |
200 | 122-128 | 2,0 | 10,0 | |
200 | 128-134 | 2,0 | 10,0 | |
200 | 134-140 | 125 | 2,0 | 10,0 |
200 | 140-146 | 2,0 | 10,0 | |
200 | 146-152 | 1,9 | 10,0 | |
200 | 152-158 | 1,9 | 10,0 | |
200 | 157-163 | 1,9 | 10,0 | |
200 | 163-169 | 150 | 1,9 | 10,0 |
200 | 168-174 | 1,9 | 10,0 | |
200 | 174-180 | 1,8 | 10,0 | |
200 | 181-187 | 1,8 | 10,0 | |
200 | 188-194 | 1,8 | 10,0 | |
200 | 194-200 | 1,7 | 10,0 | |
200 | 201-207 | 1,7 | 10,0 | |
200 | 208-214 | 1,7 | 10,0 | |
200 | 215-221 | 200 | 1,6 | 10,0 |
200 | 222-229 | 1,6 | 10,0 | |
200 | 230-237 | 1,6 | 10,0 | |
200 | 238-245 | 1,5 | 10,0 | |
200 | 246-254 | 1,5 | 10,0 | |
200 | 255-262 | 1,5 | 10,0 | |
200 | 259-266 | 1,5 | 10,0 | |
200 | 266-273 | 250 | 1,4 | 10,0 |
200 | 274-282 | 1,4 | 10,0 | |
200 | 283-291 | 1,3 | 10,0 | |
200 | 292-300 | 1,3 | 10,0 | |
200 | 301-309 | 1,3 | 10,0 | |
200 | 310-317 | 1,2 | 10,0 | |
200 | 317-324 | 300 | 1,2 | 10,0 |
