Geleidingssteunpunten

Werkbelasting voor geleidingssteunpunt LD - HV

Europese norm en richtlijn EC 3, belastingwaarden voor steunen in leveringsconditie

De belastingwaarden gelden zowel voor geleidingssteunpunt uit de HCP-serie als voor de geleidingssteunpunt bestendig tegen hoge temperaturen. De meting is uitgevoerd bij kamertemperatuur. Voor hogere temperaturen dienen de temperatuurreductiefactoren volgens de bijgevoegde tabel in acht worden genomen.

Axiale krachten Fx op de vastpuntset kunnen enkel worden bereikt bij het juiste gebruik van de antislipbescherming (bijvoorbeeld een borgstop). Deze dienen bij het ontwerp van de leiding aangebracht te worden en vallen onder de verantwoordelijkheid van de fabrikant van de pijpleiding. Om onze vastpuntsets, vastpunthoek XW F en vastpuntset XS te gebruiken, dient de glijplaat gedemonteerd te worden. Voor de statische berekening van de buis moet een wrijvingscoëfficiënt van μ = 0,3 worden aangehouden.

De metingen voor opwaartse krachten - Fz zijn uitgevoerd in combinatie met een geleidingssteunpunt LD - HV met geleidingssets en vastpuntsets. Dit resulteert in de volgende waarden voor - Fz in de combinaties:

- Draagprofiel in combinatie met de geleidingsset FS of de vastpuntset XS
-
Verbinding met siFramo met de geleidingshoek FW F of de vastpunthoek XW F

Overige statische productgegevens zijn op aanvraag verkrijgbaar.

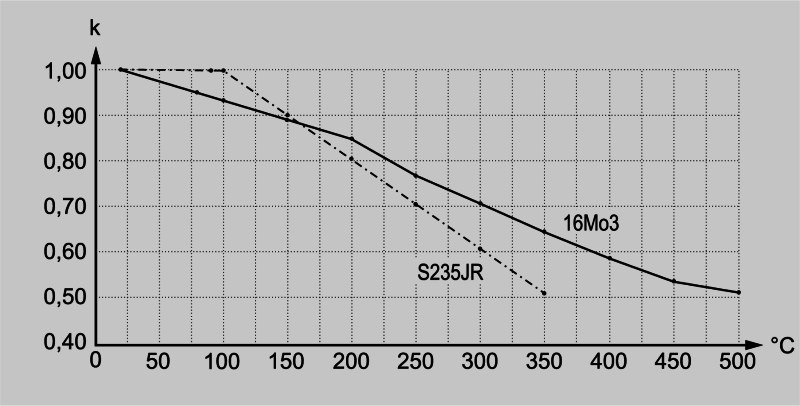

Temperatuurreductiefactor k

Temperatuur
16Mo3
S235JR
20°C 1,00 1,00
80°C 0,95 1,00
100°C 0,93 1,00
150°C 0,89 0,90
200°C 0,85 0,81
250°C 0,77 0,71
300°C 0,71 0,61
350°C 0,64 0,52
400°C 0,58 -
450°C 0,53 -
500°C 0,51 -

LD - HV
D
[mm]
DN
Fx
[kN]
Fy
[kN]
+ Fz
[kN]

- Fz
FS 80/120
[kN]
- Fz
FW F 80
[kN]
- Fz
XS 80/120
[kN]
- Fz
XW F 80
[kN]
90 215-221 200 37,2 12,9 32,8   28 12,2 32,8 32,8
90 222-229   37,2 12,9 32,8   28 12,2 32,8 32,8
90 230-237   37,2 12,9 32,8   28 12,2 32,8 32,8
90 238-245   37,2 12,9 32,8   28 12,2 32,8 32,8
90 246-254   37,2 12,9 32,8   28 12,2 32,8 32,8
90 255-262   37,2 12,9 32,8   28 12,2 32,8 32,8
90 259-266   37,2 12,9 32,8   28 12,2 32,8 32,8
90 266-273 250 37,2 12,9 32,8   28 12,2 32,8 32,8
90 274-282   37,2 12,9 32,8   28 12,2 32,8 32,8
90 283-291   37,2 12,9 32,8   28 12,2 32,8 32,8
90 292-300   37,2 12,9 32,8   28 12,2 32,8 32,8
90 301-309   37,2 12,9 32,8   28 12,2 32,8 32,8
90 310-317   37,2 12,9 32,8   28 12,2 32,8 32,8
90 317-324 300 37,2 12,9 32,8   28 12,2 32,8 32,8
90 325-333   37,2 12,9 32,8   28 12,2 32,8 32,8
90 334-342   37,2 12,9 32,8   28 12,2 32,8 32,8
90 343-350   37,2 12,9 32,8   28 12,2 32,8 32,8
90 349-356 350 37,2 13,1 32,8   28 12,2 32,8 32,8
90 358-365   36,2 12,7 32,8   28 12,2 32,8 32,8
90 366-374   35,2 12,5 32,8   28 12,2 32,8 32,8
90 375-382   34,3 12,3 32,8   28 12,2 32,8 32,8
90 381-388   33,7 12,2 32,8   28 12,2 32,8 32,8
90 389-396   32,8 12,0 32,8   28 12,2 32,8 32,8
90 397-407 400 31,6 11,9 32,8   28 12,2 32,8 32,8
90 408-418   30,4 11,5 32,8   28 12,2 32,8 32,8
90 419-429   29,2 11,2 32,8   28 12,2 32,8 32,8
90 430-440   28,0 11,0 32,8   28 12,2 32,8 32,8
90 441-451   26,8 10,7 32,8   28 12,2 32,8 32,8
90 447-457   26,2 10,6 32,8   28 12,2 32,8 32,8
90 458-468   25,0 10,3 32,8   28 12,2 32,8 32,8
90 467-477   24,0 10,1 32,8   28 12,2 32,8 32,8
90 477-487   22,9 9,9 32,8   28 12,2 32,8 32,8
90 488-498   21,7 9,6 32,8   28 12,2 32,8 32,8
90 498-508 500 20,8 9,4 32,8   28 12,2 32,8 32,8
90 509-519   19,4 9,1 32,8   28 12,2 32,8 32,8
90 520-530   18,2 8,9 32,8   28 12,2 32,8 32,8
90 531-541   17,0 8,6 32,8   28 12,2 32,8 32,8
90 542-552   15,8 8,3 32,8   28 12,2 32,8 32,8
90 553-563   14,6 8,1 32,8   28 12,2 32,8 32,8
90 564-574   13,4 7,8 32,8   28 12,2 32,8 32,8
90 575-585   12,2 7,6 32,8   28 12,2 32,8 32,8
90 586-596   11,1 7,3 32,8   28 12,2 32,8 32,8
90 594-604   10,2 7,1 32,8   28 12,2 32,8 32,8
90 600-610 600 9,5 7,2 32,8   28 12,2 32,8 32,8

Europese norm en richtlijn EC 3, belastingwaarden voor steunen in leveringsconditie

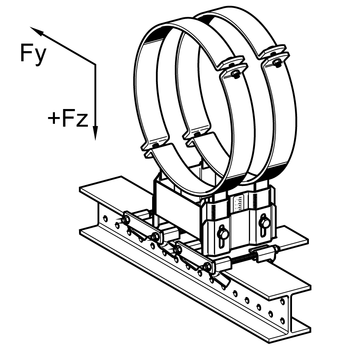

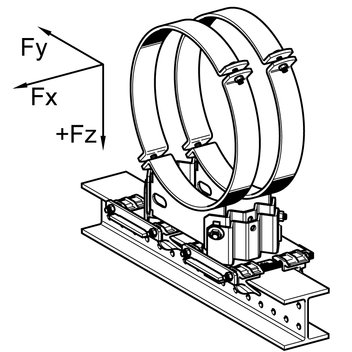

Geleidingssteunpunt LD - HV + geleidingsset FS of vastpuntset XS

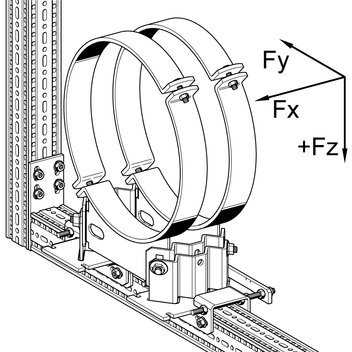

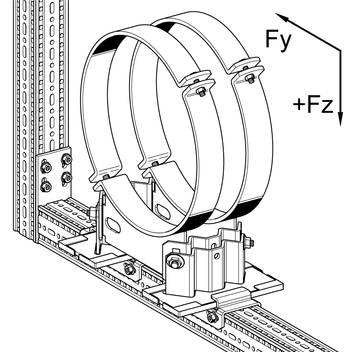

Geleidingssteunpunt LD - HV + geleidingshoek FW F 80 of vastpunthoek XW F 80

LD - HV
D
[mm]
DN
Fx
[kN]
Fy
[kN]
+ Fz
[kN]

- Fz
FS 80/120
[kN]
- Fz
FW F 80
[kN]
- Fz
XS 80/120
[kN]
- Fz
XW F 80
[kN]
150 215-221 200 30,8 12,7 32,8   28 12,2 32,8 32,8
150 222-229   30,8 12,7 32,8   28 12,2 32,8 32,8
150 230-237   30,8 12,7 32,8   28 12,2 32,8 32,8
150 238-245   30,8 12,7 32,8   28 12,2 32,8 32,8
150 246-254   30,8 12,7 32,8   28 12,2 32,8 32,8
150 255-262   30,8 12,7 32,8   28 12,2 32,8 32,8
150 259-266   30,8 12,7 32,8   28 12,2 32,8 32,8
150 266-273 250 30,8 12,7 32,8   28 12,2 32,8 32,8
150 274-282   30,8 12,7 32,8   28 12,2 32,8 32,8
150 283-291   30,8 12,7 32,8   28 12,2 32,8 32,8
150 292-300   30,8 12,7 32,8   28 12,2 32,8 32,8
150 301-309   30,8 12,7 32,8   28 12,2 32,8 32,8
150 310-317   30,8 12,7 32,8   28 12,2 32,8 32,8
150 317-324 300 30,8 12,7 32,8   28 12,2 32,8 32,8
150 325-333   30,8 12,7 32,8   28 12,2 32,8 32,8
150 334-342   30,8 12,7 32,8   28 12,2 32,8 32,8
150 343-350   30,8 12,7 32,8   28 12,2 32,8 32,8
150 349-356 350 30,8 12,9 32,8   28 12,2 32,8 32,8
150 358-365   30,8 12,4 32,8   28 12,2 32,8 32,8
150 366-374   29,2 12,2 32,8   28 12,2 32,8 32,8
150 375-382   28,5 12,0 32,8   28 12,2 32,8 32,8
150 381-388   28,0 11,8 32,8   28 12,2 32,8 32,8
150 389-396   27,2 11,6 32,8   28 12,2 32,8 32,8
150 397-407 400 26,3 11,5 32,8   28 12,2 32,8 32,8
150 408-418   25,3 11,1 32,8   28 12,2 32,8 32,8
150 419-429   24,3 10,8 32,8   28 12,2 32,8 32,8
150 430-440   23,3 10,5 32,8   28 12,2 32,8 32,8
150 441-451   22,3 10,2 32,8   28 12,2 32,8 32,8
150 447-457   21,8 10,0 32,8   28 12,2 32,8 32,8
150 458-468   20,8 9,8 32,8   28 12,2 32,8 32,8
150 467-477   20,0 9,5 32,8   28 12,2 32,8 32,8
150 477-487   19,1 9,3 32,8   28 12,2 32,8 32,8
150 488-498   18,1 9,0 32,8   28 12,2 32,8 32,8
150 498-508 500 17,3 8,8 32,8   28 12,2 32,8 32,8
150 509-519   16,2 8,4 32,8   28 12,2 32,8 32,8
150 520-530   15,2 8,1 32,8   28 12,2 32,8 32,8
150 531-541   14,3 7,9 32,8   28 12,2 32,8 32,8
150 542-552   13,3 7,6 32,8   28 12,2 32,8 32,8
150 553-563   12,3 7,3 32,8   28 12,2 32,8 32,8
150 564-574   11,3 7,0 32,8   28 12,2 32,8 32,8
150 575-585   10,3 6,7 32,8   28 12,2 32,8 32,8
150 586-596   9,3 6,4 32,8   28 12,2 32,8 32,8
150 594-604   8,6 6,2 32,8   28 12,2 32,8 32,8
150 600-610 600 8,1 6,3 32,8   28 12,2 32,8 32,8

Europese norm en richtlijn EC 3, belastingwaarden voor steunen in leveringsconditie
Geleidingssteunpunt LD - HV + geleidingsset FS of vastpuntset XS
Geleidingssteunpunt LD - HV + geleidingshoek FW F 80 of vastpunthoek XW F 80

LD - HV
D
[mm]
DN
Fx
[kN]
Fy
[kN]
+ Fz
[kN]

- Fz
FS 80/120
[kN]
- Fz
FW F 80
[kN]
- Fz
XS 80/120
[kN]
- Fz
XW F 80
[kN]
200 215-221 200 24,6 11,1 32,8   28 12,2 32,8 32,8
200 222-229   24,6 11,1 32,8   28 12,2 32,8 32,8
200 230-237   24,6 11,1 32,8   28 12,2 32,8 32,8
200 238-245   24,6 11,1 32,8   28 12,2 32,8 32,8
200 246-254   24,6 11,1 32,8   28 12,2 32,8 32,8
200 255-262   24,6 11,1 32,8   28 12,2 32,8 32,8
200 259-266   24,6 11,1 32,8   28 12,2 32,8 32,8
200 266-273 250 24,6 11,1 32,8   28 12,2 32,8 32,8
200 274-282   24,6 11,1 32,8   28 12,2 32,8 32,8
200 283-291   24,6 11,1 32,8   28 12,2 32,8 32,8
200 292-300   24,6 11,1 32,8   28 12,2 32,8 32,8
200 301-309   24,6 11,1 32,8   28 12,2 32,8 32,8
200 310-317   24,6 11,1 32,8   28 12,2 32,8 32,8
200 317-324 300 24,6 11,1 32,8   28 12,2 32,8 32,8
200 325-333   24,6 11,1 32,8   28 12,2 32,8 32,8
200 334-342   24,6 11,1 32,8   28 12,2 32,8 32,8
200 343-350   24,6 11,1 32,8   28 12,2 32,8 32,8
200 349-356 350 25,0 11,3 32,8   28 12,2 32,8 32,8
200 358-365   24,1 10,9 32,8   28 12,2 32,8 32,8
200 366-374   23,5 10,8 32,8   28 12,2 32,8 32,8
200 375-382   23,1 10,6 32,8   28 12,2 32,8 32,8
200 381-388   22,7 10,5 32,8   28 12,2 32,8 32,8
200 389-396   22,2 10,3 32,8   28 12,2 32,8 32,8
200 397-407 400 21,6 10,2 32,8   28 12,2 32,8 32,8
200 408-418   20,9 9,8 32,8   28 12,2 32,8 32,8
200 419-429   20,3 9,6 32,8   28 12,2 32,8 32,8
200 430-440   19,6 9,4 32,8   28 12,2 32,8 32,8
200 441-451   19,0 9,2 32,8   28 12,2 32,8 32,8
200 447-457   18,6 9,0 32,8   28 12,2 32,8 32,8
200 458-468   17,9 8,8 32,8   28 12,2 32,8 32,8
200 467-477   17,4 8,6 32,8   28 12,2 32,8 32,8
200 477-487   16,8 8,4 32,8   28 12,2 32,8 32,8
200 488-498   16,1 8,2 32,8   28 12,2 32,8 32,8
200 498-508 500 15,7 8,1 32,8   28 12,2 32,8 32,8
200 509-519   14,9 7,8 32,8   28 12,2 32,8 32,8
200 520-530   14,2 7,5 32,8   28 12,2 32,8 32,8
200 531-541   13,6 7,3 32,8   28 12,2 32,8 32,8
200 542-552   12,9 7,1 32,8   28 12,2 32,8 32,8
200 553-563   12,3 6,9 32,8   28 12,2 32,8 32,8
200 564-574   11,6 6,6 32,8   28 12,2 32,8 32,8
200 575-585   11,0 6,4 32,8   28 12,2 32,8 32,8
200 586-596   10,3 6,2 32,8   28 12,2 32,8 32,8
200 594-604   9,8 6,0 32,8   28 12,2 32,8 32,8
200 600-610 600 9,5 6,1 32,8   28 12,2 32,8 32,8

Europese norm en richtlijn EC 3, belastingwaarden voor steunen in leveringsconditie
Geleidingssteunpunt LD - HV + geleidingsset FS of vastpuntset XS
Geleidingssteunpunt LD - HV + geleidingshoek FW F 80 of vastpunthoek XW F 80
