Geleidingssteunpunten

Werkbelasting voor geleidingssteunpunt LC - HV

Europese norm en richtlijn EC 3, belastingwaarden voor steunen in leveringsconditie

De belastingwaarden gelden zowel voor geleidingssteunpunten uit de HCP-serie als voor de geleidingssteunpunten bestendig tegen hoge temperaturen. De meting is uitgevoerd bij kamertemperatuur. Voor hogere temperaturen dienen de temperatuurreductiefactoren volgens de bijgevoegde tabel in acht te worden genomen.

Axiale krachten Fx op de vastpuntset kunnen enkel worden bereikt bij het juiste gebruik van de antislipbescherming (bijvoorbeeld een borgstop). Deze dienen bij het ontwerp van de leiding aangebracht te worden en vallen onder de verantwoordelijkheid van de fabrikant van de pijpleiding. Om de vastpuntsets, vastpunthoek XW F en vastpuntset XS te gebruiken, dient de glijplaat gedemonteerd te worden. Voor de statische berekening van de buis dient een wrijvingscoëfficiënt van μ = 0,3 aangehouden te worden.

De metingen voor opwaartse krachten - Fz zijn uitgevoerd in combinatie met een geleidingssteunpunt LC - HV met geleidingssets en vastpuntsets. Dit resulteert in de volgende waarden voor - Fz in de combinaties:

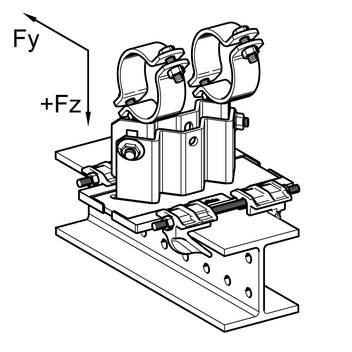

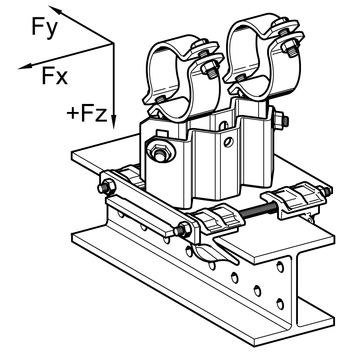

- Draagprofiel in combinatie met de geleidingsset FS of de vastpuntset XS
-

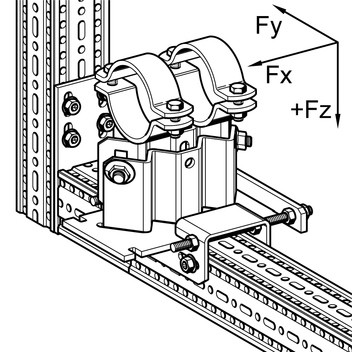

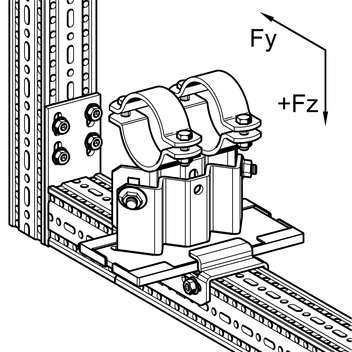

Verbinding met siFramo met de geleidingshoek FW F of de vastpunthoek XW F

Overige statische productgegevens zijn op aanvraag verkrijgbaar.

Temperatuurreductiefactor k

Temperatuur
16Mo3
S235JR
20°C 1,00 1,00
80°C 0,95 1,00
100°C 0,93 1,00
150°C 0,89 0,90
200°C 0,85 0,81
250°C 0,77 0,71
300°C 0,71 0,61
350°C 0,64 0,52
400°C 0,58 -
450°C 0,53 -
500°C 0,51 -

LC - HV
D
mm
DN
Fx
[kN]
Fy
[kN]
+ Fz
[kN]

- Fz
FS 80/120
[kN]
- Fz
FW F 80
[kN]
- Fz
XS 80/120
[kN]
- Fz
XW F 80
[kN]
90 14-18   11,4 6,4 17   14 6,1 17 17
90 18-22 15 11,4 6,4 17   14 6,1 17 17
90 23-27 20 11,4 6,4 17   14 6,1 17 17
90 26-30   11,4 6,4 17   14 6,1 17 17
90 30-34 25 11,4 6,4 17   14 6,1 17 17
90 35-39   11,4 6,3 17   14 6,1 17 17
90 40-44 32 11,3 6,2 17   14 6,1 17 17
90 45-49 40 11,3 6,1 17   14 6,1 17 17
90 50-54   11,3 6,0 17   14 6,1 17 17
90 55-59   11,2 6,0 17   14 6,1 17 17
90 57-61 50 11,2 5,9 17   14 6,1 17 17
90 62-66   11,2 5,8 17   14 6,1 17 17
90 67-71   11,2 5,8 17   14 6,1 17 17
90 72-77 65 11,1 5,6 17   14 6,1 17 17
90 78-83   11,1 5,5 17   14 6,1 17 17
90 84-89 80 11,1 5,4 17   14 6,1 17 17
90 89-95   11,0 5,3 17   14 6,1 17 17
90 96-102   11,0 5,2 17   14 6,1 17 17
90 102-109   10,9 5,1 17   14 6,1 17 17
90 109-115 100 10,9 5,0 17   14 6,1 17 17
90 115-122   10,9 4,9 17   14 6,1 17 17
90 122-128   10,8 4,8 17   14 6,1 17 17
90 128-134   10,8 4,7 17   14 6,1 17 17
90 134-140 125 10,8 4,6 17   14 6,1 17 17
90 140-146   10,7 4,4 17   14 6,1 17 17
90 146-152   10,7 4,3 17   14 6,1 17 17
90 152-158   10,6 4,2 17   14 6,1 17 17
90 157-163   10,6 4,2 17   14 6,1 17 17
90 163-169 150 10,6 4,0 17   14 6,1 17 17
90 168-174   10,5 4,0 17   14 6,1 17 17
90 174-180   10,5 3,9 17   14 6,1 17 17
90 181-187   10,5 3,7 17   14 6,1 17 17
90 188-194   10,4 3,6 17   14 6,1 17 17
90 194-200   10,4 3,5 17   14 6,1 17 17
90 201-207   10,3 3,4 17   14 6,1 17 17
90 208-214   10,3 3,3 17   14 6,1 17 17
90 215-221 200 10,3 3,1 17   14 6,1 17 17
90 222-229   10,2 3,0 17   14 6,1 17 17
90 230-237   10,2 2,9 17   14 6,1 17 17
90 238-245   10,1 2,7 17   14 6,1 17 17
90 246-254   10,1 2,6 17   14 6,1 17 17
90 255-262   10,0 2,4 17   14 6,1 17 17
90 259-266   10,0 2,4 17   14 6,1 17 17
90 266-273 250 9,9 2,2 17   14 6,1 17 17
90 274-282   9,9 2,1 17   14 6,1 17 17
90 283-291   9,8 1,9 17   14 6,1 17 17
90 292-300   9,8 1,8 17   14 6,1 17 17
90 301-309   9,7 1,6 17   14 6,1 17 17
90 310-317   9,7 1,5 17   14 6,1 17 17
90 317-324 300 9,6 1,4 17   14 6,1 17 17

Europese norm en richtlijn EC 3, belastingwaarden voor steunen in leveringsconditie
Geleidingssteunpunt LC - HV + geleidingsset FS of vastpuntset XS
Geleidingssteunpunt LC - HV + geleidingshoek FW F 80 of vastpunthoek XW F 80

LC - HV
D
[mm]
DN
Fx
[kN]
Fy
[kN]
+ Fz
[kN]

- Fz
FS 80/120
[kN]
- Fz
FW F 80
[kN]
- Fz
XS 80/120
[kN]
- Fz
XW F 80
[kN]
150 14-18   8,6 4,7 17   14 6,1 17 17
150 18-22 15 8,6 4,7 17   14 6,1 17 17
150 23-27 20 8,6 4,7 17   14 6,1 17 17
150 26-30   8,6 4,7 17   14 6,1 17 17
150 30-34 25 8,6 4,7 17   14 6,1 17 17
150 35-39   8,6 4,7 17   14 6,1 17 17
150 40-44 32 8,6 4,6 17   14 6,1 17 17
150 45-49 40 8,6 4,6 17   14 6,1 17 17
150 50-54   8,5 4,5 17   14 6,1 17 17
150 55-59   8,5 4,4 17   14 6,1 17 17
150 57-61 50 8,5 4,4 17   14 6,1 17 17
150 62-66   8,5 4,4 17   14 6,1 17 17
150 67-71   8,5 4,3 17   14 6,1 17 17
150 72-77 65 8,5 4,2 17   14 6,1 17 17
150 78-83   8,5 4,2 17   14 6,1 17 17
150 84-89   8,5 4,1 17   14 6,1 17 17
150 89-95   8,4 4,0 17   14 6,1 17 17
150 96-102   8,4 4,0 17   14 6,1 17 17
150 102-109   8,4 3,9 17   14 6,1 17 17
150 109-115 100 8,4 3,8 17   14 6,1 17 17
150 115-122   8,4 3,7 17   14 6,1 17 17
150 122-128   8,4 3,7 17   14 6,1 17 17
150 128-134   8,3 3,6 17   14 6,1 17 17
150 134-140 125 8,3 3,5 17   14 6,1 17 17
150 140-146   8,3 3,5 17   14 6,1 17 17
150 146-152   8,3 3,4 17   14 6,1 17 17
150 150-158   8,3 3,3 17   14 6,1 17 17
150 157-163   8,3 3,3 17   14 6,1 17 17
150 163-169 150 8,3 3,2 17   14 6,1 17 17
150 168-174   8,2 3,2 17   14 6,1 17 17
150 174-180   8,2 3,1 17   14 6,1 17 17
150 181-187   8,2 3,0 17   14 6,1 17 17
150 188-194   8,2 3,0 17   14 6,1 17 17
150 194-200   8,2 2,9 17   14 6,1 17 17
150 201-207   8,2 2,8 17   14 6,1 17 17
150 208-214   8,2 2,7 17   14 6,1 17 17
150 215-221 200 8,1 2,7 17   14 6,1 17 17
150 222-229   8,1 2,6 17   14 6,1 17 17
150 230-237   8,1 2,5 17   14 6,1 17 17
150 238-245   8,1 2,4 17   14 6,1 17 17
150 246-254   8,1 2,3 17   14 6,1 17 17
150 255-262   8,0 2,2 17   14 6,1 17 17
150 259-266   8,0 2,2 17   14 6,1 17 17
150 266-273 250 8,0 2,1 17   14 6,1 17 17
150 274-282   8,0 2,0 17   14 6,1 17 17
150 283-291   8,0 1,9 17   14 6,1 17 17
150 292-300   7,9 1,8 17   14 6,1 17 17
150 301-309   7,9 1,7 17   14 6,1 17 17
150 310-317   7,9 1,6 17   14 6,1 17 17
150 317-324 300 7,9 1,5 17   14 6,1 17 17

Europese norm en richtlijn EC 3, belastingwaarden voor steunen in leveringsconditie
Geleidingssteunpunt LC - HV + geleidingsset FS of vastpuntset XS
Geleidingssteunpunt LC - HV + geleidingshoek FW F 80 of vastpunthoek XW F 80

LC - HV
D
[mm]
DN
Fx
[kN]
Fy
[kN]
+ Fz
[kN]

- Fz
FS 80/120
[kN]
- Fz
FW F 80
[kN]
- Fz
XS 80/120
[kN]
- Fz
XW F 80
[kN]
200 14-18   7,4 5,0 17   14 6,1 17 17
200 18-22 15 7,4 5,0 17   14 6,1 17 17
200 23-27 20 7,4 5,0 17   14 6,1 17 17
200 26-30   7,4 5,0 17   14 6,1 17 17
200 30-34 25 7,4 5,0 17   14 6,1 17 17
200 35-39   7,4 4,9 17   14 6,1 17 17
200 40-44 32 7,4 4,9 17   14 6,1 17 17
200 45-49 40 7,4 4,8 17   14 6,1 17 17
200 50-54   7,4 4,8 17   14 6,1 17 17
200 55-59   7,4 4,7 17   14 6,1 17 17
200 57-61 50 7,4 4,7 17   14 6,1 17 17
200 62-66   7,3 4,6 17   14 6,1 17 17
200 67-71   7,3 4,6 17   14 6,1 17 17
200 72-77 65 7,3 4,5 17   14 6,1 17 17
200 78-83   7,3 4,4 17   14 6,1 17 17
200 84-89 80 7,3 4,4 17   14 6,1 17 17
200 89-95   7,3 4,3 17   14 6,1 17 17
200 96-102   7,3 4,2 17   14 6,1 17 17
200 102-109   7,3 4,1 17   14 6,1 17 17
200 109-115 100 7,3 4,1 17   14 6,1 17 17
200 115-122   7,3 4,0 17   14 6,1 17 17
200 122-128   7,3 3,9 17   14 6,1 17 17
200 128-134   7,2 3,9 17   14 6,1 17 17
200 134-140 125 7,2 3,8 17   14 6,1 17 17
200 140-146   7,2 3,7 17   14 6,1 17 17
200 146-152   7,2 3,6 17   14 6,1 17 17
200 152-158   7,2 3,6 17   14 6,1 17 17
200 157-163   7,2 3,5 17   14 6,1 17 17
200 163-169 150 7,2 3,5 17   14 6,1 17 17
200 168-174   7,2 3,4 17   14 6,1 17 17
200 174-180   7,2 3,3 17   14 6,1 17 17
200 181-187   7,2 3,2 17   14 6,1 17 17
200 188-194   7,2 3,2 17   14 6,1 17 17
200 194-200   7,1 3,1 17   14 6,1 17 17
200 201-207   7,1 3,0 17   14 6,1 17 17
200 208-214   7,1 2,9 17   14 6,1 17 17
200 215-221 200 7,1 2,9 17   14 6,1 17 17
200 222-229   7,1 2,8 17   14 6,1 17 17
200 230-237   7,1 2,7 17   14 6,1 17 17
200 238-245   7,1 2,6 17   14 6,1 17 17
200 246-254   7,1 2,5 17   14 6,1 17 17
200 255-262   7,0 2,4 17   14 6,1 17 17
200 259-266   7,0 2,3 17   14 6,1 17 17
200 266-273 250 7,0 2,3 17   14 6,1 17 17
200 274-282   7,0 2,2 17   14 6,1 17 17
200 283-291   7,0 2,1 17   14 6,1 17 17
200 292-300   7,0 2,0 17   14 6,1 17 17
200 301-309   7,0 1,8 17   14 6,1 17 17
200 310-317   7,0 1,8 17   14 6,1 17 17
200 317-324 300 7,0 1,7 17   14 6,1 17 17

Europese norm en richtlijn EC 3, belastingwaarden voor steunen in leveringsconditie
Geleidingssteunpunt LC - HV + geleidingsset FS of vastpuntset XS
Geleidingssteunpunt LC - HV + geleidingshoek FW F 80 of vastpunthoek XW F 80
