Geleidingssteunpunten

Werkbelasting voor geleidingssteunpunt LA - HV

Europese norm en richtlijn EC 3, belastingwaarden voor steunen in levertoestand.

De belastingwaarden gelden zowel voor geleidingssteunpunten uit de HCP-serie als voor de geleidingssteunpunten bestendig tegen hoge temperaturen. De meting is uitgevoerd bij kamertemperatuur. Voor hogere temperaturen dienen de temperatuurreductiefactoren volgens de bijgevoegde tabel in acht te worden genomen.

Axiale krachten Fx op de vastpuntset kunnen enkel worden bereikt bij het juiste gebruik van de antislipbescherming (bijvoorbeeld een borgstop). Deze dienen bij het ontwerp van de leiding aangebracht te worden en vallen onder de verantwoordelijkheid van de fabrikant van de pijpleiding. Om de vastpuntsets, de vastpunthoek XW F en vastpuntset XS te gebruiken, dient de glijplaat gedemonteerd te worden. Voor de statische berekening van de buis dient een wrijvingscoëfficiënt van μ = 0,3 aangehouden te worden.

De metingen voor opwaartse krachten - Fz zijn uitgevoerd in combinatie met een geleidingssteunpunt LA - HV met geleidingssets en vastpuntsets. Dit resulteert in de volgende waarden voor - Fz in de combinaties:

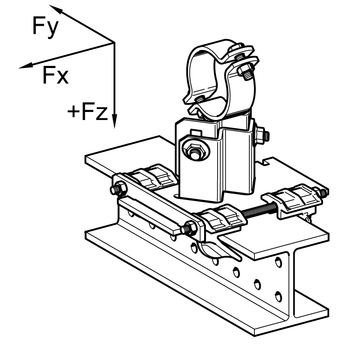

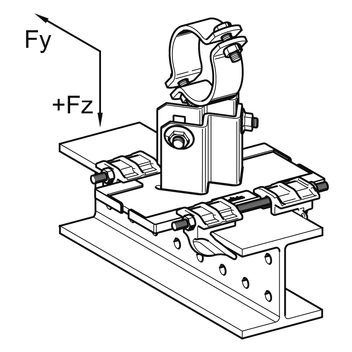

- Draagprofiel in combinatie met de geleidingsset FS of de vastpuntset XS

-

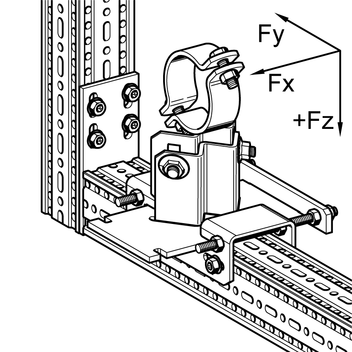

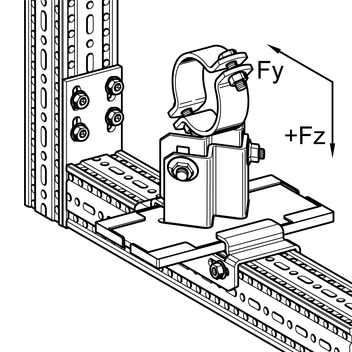

Verbinding met siFramo met de geleidingshoek FW F of de vastpunthoek XW F

Overige statische productgegevens zijn op aanvraag verkrijgbaar.

Temperatuurreductiefactor k

Temperatuur
16Mo3
S235JR
20°C 1,00 1,00
80°C 0,95 1,00
100°C 0,93 1,00
150°C 0,89 0,90
200°C 0,85 0,81
250°C 0,77 0,71
300°C 0,71 0,61
350°C 0,64 0,52
400°C 0,58 -
450°C 0,53 -
500°C 0,51 -

LA - HV
D
[mm]
DN
Fx
[kN]
Fy
[kN]
+ Fz
[kN]

- Fz
FS 80/120
[kN]
- Fz
FW F 80
[kN]
- Fz
XS 80/120
[kN]
- Fz
XW F 80
[kN]
90 14-18   9,7 7,4 15,4   14 6,1 15,4 15,4
90 18-22 15 9,7 7,4 15,4   14 6,1 15,4 15,4
90 23-27 20 9,7 7,4 15,4   14 6,1 15,4 15,4
90 26-30   9,7 7,4 15,4   14 6,1 15,4 15,4
90 30-34 25 9,7 7,4 15,4   14 6,1 15,4 15,4
90 35-39   9,5 7,3 15,4   14 6,1 15,4 15,4
90 40-44 32 9,4 7,1 15,4   14 6,1 15,4 15,4
90 45-49 40 9,2 7 15,4   14 6,1 15,4 15,4
90 50-54   9,1 6,9 15,4   14 6,1 15,4 15,4
90 55-59   8,9 6,7 15,4   14 6,1 15,4 15,4
90 57-61 50 8,8 6,7 15,4   14 6,1 15,4 15,4
90 62-66   8,7 6,5 15,4   14 6,1 15,4 15,4
90 67-71   8,5 6,4 15,4   14 6,1 15,4 15,4
90 72-77 65 8,3 6,2 15,4   14 6,1 15,4 15,4
90 78-83   8,1 6 15,4   14 6,1 15,4 15,4
90 84-89 80 7,9 5,9 15,4   14 6,1 15,4 15,4
90 89-95   7,7 5,7 15,4   14 6,1 15,4 15,4
90 96-102   7,5 5,5 15,4   14 6,1 15,4 15,4
90 102-109   7,3 5,3 15,4   14 6,1 15,4 15,4
90 109-115 100 7,1 5,1 15,4   14 6,1 15,4 15,4
90 115-122   6,9 4,9 15,4   14 6,1 15,4 15,4
90 122-128   6,7 4,8 15,4   14 6,1 15,4 15,4
90 128-134   6,5 4,6 15,4   14 6,1 15,4 15,4
90 134-140 125 6,3 4,4 15,4   14 6,1 15,4 15,4
90 140-146   6,1 4,3 15,4   14 6,1 15,4 15,4
90 146-152   5,9 4,1 15,4   14 6,1 15,4 15,4
90 152-158   5,7 3,9 15,4   14 6,1 15,4 15,4
90 157-163   5,5 3,8 15,4   14 6,1 15,4 15,4
90 163-169 150 5,4 3,6 15,4   14 6,1 15,4 15,4

Europese norm en richtlijn EC 3, belastingwaarden voor steunen in leveringsconditie
Geleidingssteunpunt LA - HV + geleidingsset FS of vastpuntset XS
Geleidingssteunpunt LA - HV + geleidingshoek FW F 80 of vastpunthoek XW F 80

LA - HV
D
mm
DN
Fx
[kN]
Fy
[kN]
+ Fz
[kN]

- Fz
FS 80/120
[kN]
- Fz
FW F 80
[kN]
- Fz
XS 80/120
[kN]
- Fz
XW F 80
[kN]
150 14-18   8,1 5,4 15,4   14 6,1 15,4 15,4
150 18-22 15 8,1 5,4 15,4   14 6,1 15,4 15,4
150 23-27 20 8,1 5,4 15,4   14 6,1 15,4 15,4
150 26-30   8,1 5,4 15,4   14 6,1 15,4 15,4
150 30-34 25 8,1 5,4 15,4   14 6,1 15,4 15,4
150 35-39   8,1 5,3 15,4   14 6,1 15,4 15,4
150 40-44 32 8 5,2 15,4   14 6,1 15,4 15,4
150 45-49 40 7,9 5,1 15,4   14 6,1 15,4 15,4
150 50-54   7,8 5 15,4   14 6,1 15,4 15,4
150 55-59   7,7 4,9 15,4   14 6,1 15,4 15,4
150 57-61 50 7,7 4,8 15,4   14 6,1 15,4 15,4
150 62-66   7,6 4,7 15,4   14 6,1 15,4 15,4
150 67-71   7,5 4,6 15,4   14 6,1 15,4 15,4
150 72-77 65 7,4 4,5 15,4   14 6,1 15,4 15,4
150 78-83   7,4 4,4 15,4   14 6,1 15,4 15,4
150 84-89 80 7,3 4,3 15,4   14 6,1 15,4 15,4
150 89-95   7,2 4,1 15,4   14 6,1 15,4 15,4
150 96-102   7,1 4 15,4   14 6,1 15,4 15,4
150 102-109   6,9 3,9 15,4   14 6,1 15,4 15,4
150 109-115 100 6,9 3,7 15,4   14 6,1 15,4 15,4
150 115-122   6,7 3,6 15,4   14 6,1 15,4 15,4
150 122-128   6,6 3,5 15,4   14 6,1 15,4 15,4
150 128-134   6,5 3,3 15,4   14 6,1 15,4 15,4
150 134-140 125 6,5 3,2 15,4   14 6,1 15,4 15,4
150 140-146   6,4 3,1 15,4   14 6,1 15,4 15,4
150 146-152   6,3 3 15,4   14 6,1 15,4 15,4
150 152-158   6,2 2,8 15,4   14 6,1 15,4 15,4
150 157-163   6,1 2,7 15,4   14 6,1 15,4 15,4
150 163-169 150 6,1 2,6 15,4   14 6,1 15,4 15,4

Europese norm en richtlijn EC 3, belastingwaarden voor steunen in leveringsconditie
Geleidingssteunpunt LA - HV + geleidingsset FS of vastpuntset XS
Geleidingssteunpunt LA - HV + geleidingshoek FW F 80 of vastpunthoek XW F 80

LA - HV
D
mm
DN
Fx
[kN]
Fy
[kN]
+ Fz
[kN]

- Fz
FS 80/120
[kN]
- Fz
FW F 80
[kN]
- Fz
XS 80/120
[kN]
- Fz
XW F 80
[kN]
200 14-18   6,6 4,9 15,4   14 6,1 15,4 15,4
200 18-22 15 6,6 4,9 15,4   14 6,1 15,4 15,4
200 23-27 20 6,6 4,9 15,4   14 6,1 15,4 15,4
200 26-30   6,6 4,9 15,4   14 6,1 15,4 15,4
200 30-34 25 6,6 4,9 15,4   14 6,1 15,4 15,4
200 35-39   6,5 4,8 15,4   14 6,1 15,4 15,4
200 40-44 32 6,4 4,7 15,4   14 6,1 15,4 15,4
200 45-49 40 6,4 4,7 15,4   14 6,1 15,4 15,4
200 50-54   6,3 4,6 15,4   14 6,1 15,4 15,4
200 55-59   6,3 4,5 15,4   14 6,1 15,4 15,4
200 57-61 50 6,3 4,5 15,4   14 6,1 15,4 15,4
200 62-66   6,2 4,4 15,4   14 6,1 15,4 15,4
200 67-71   6,2 4,3 15,4   14 6,1 15,4 15,4
200 72-77 65 6,1 4,2 15,4   14 6,1 15,4 15,4
200 78-83   6,0 4,1 15,4   14 6,1 15,4 15,4
200 84-89 80 6,0 4,1 15,4   14 6,1 15,4 15,4
200 89-95   5,9 4,0 15,4   14 6,1 15,4 15,4
200 96-102   5,8 3,9 15,4   14 6,1 15,4 15,4
200 102-109   5,7 3,7 15,4   14 6,1 15,4 15,4
200 109-115 100 5,7 3,7 15,4   14 6,1 15,4 15,4
200 115-122   5,6 3,5 15,4   14 6,1 15,4 15,4
200 122-128   5,5 3,4 15,4   14 6,1 15,4 15,4
200 128-134   5,5 3,4 15,4   14 6,1 15,4 15,4
200 134-140 125 5,4 3,3 15,4   14 6,1 15,4 15,4
200 140-146   5,3 3,2 15,4   14 6,1 15,4 15,4
200 146-152   5,3 3,1 15,4   14 6,1 15,4 15,4
200 152-158   5,2 3,0 15,4   14 6,1 15,4 15,4
200 157-163   5,2 2,9 15,4   14 6,1 15,4 15,4
200 163-169 150 5,1 2,8 15,4   14 6,1 15,4 15,4

Europese norm en richtlijn EC 3, belastingwaarden voor steunen in leveringsconditie
Geleidingssteunpunt LA - HV + geleidingsset FS of vastpuntset XS
Geleidingssteunpunt LA - HV + geleidingshoek FW F 80 of vastpunthoek XW F 80
