Geleidingssteunpunten
Geleidingssteunpunt LA - HV
Toepassing

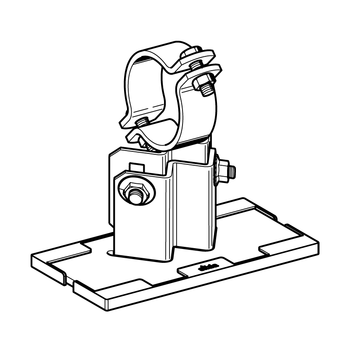

In hoogte verstelbaar geleidingssteunpunt voor geleiding op een geschikt oppervlak. Hoogteverstelling in stappen van 2,5 millimeter.
Voor het gebruik op een staaldrager wordt een minimale flensbreedte van 80 millimeter aanbevolen.
Inhoud
Het bovenste en het onderste gedeelte zijn aan elkaar geschroefd en in hoogte verstelbaar. De schuifplaat is reeds op het onderste gedeelte gemonteerd.
Technische gegevens
| Type | Hoogte H bij levering [mm] | Hoogte H stelbereik [mm] |
|---|---|---|
| LA - HV 90 | 90 | 88,5 ... 113,5 |
| LA - HV 150 | 150 | 116 ... 168,5 |
| LA - HV 200 | 200 | 171 ... 223,5 |
Aandraaimoment schroefverbindingen:
| Spanbouten | Aandraaimoment [Nm] | Hoogteverstelling | Aandraaimoment [Nm] |
|---|---|---|---|
| DN 15 - 40 | 40 | Bouten in staalplaat | 80 |
| DN 50 - 150 | 50 | Bouten in staalplaat | 80 |

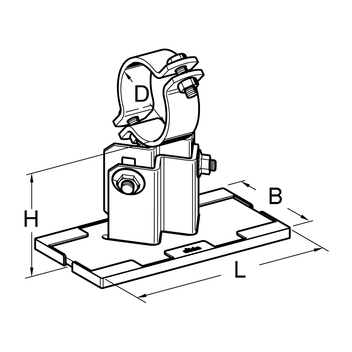

| Afmetingen: | |
| Metaalplaat: | L = 250 mm x B = 100 mm |
| Incl. glijplaat: | L = 256 mm x B = 105 mm |
| Materiaal: | |
| Plaatwerk: | staal, HCP |
| Bouten, moeren: | staal, HCP |
| Glijplaat: | polyamide 6.0, glasvezelversterkt, zwart |
| Temperatuurbereik glijplaat: | -20°C tot +130°C |
| Mediatemperatuur tf : | -20°C tot +300°C (als tf > 270°C, verwijder glijplaat) |
Goedkeuring / conform
Pipe Shoe - external monitoring PDF | 626.1 KB Overview "All Pipe Shoes LA - HV" PDF | 100.2 KB
Overige klembereiken zijn in het “PDF-overzicht alle typen” terug te vinden.
Opmerking: HV 200 en steunen buiten het DN-bereik – minimale bestelhoeveelheid en levertijd op aanvraag.
