Geleidingssteunpunten

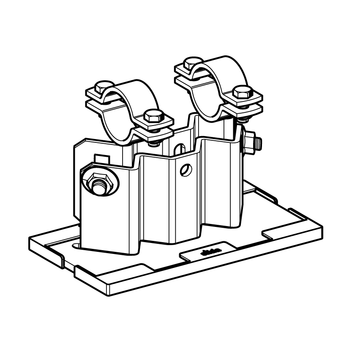

Geleidingssteunpunt LC – HV

Toepassing

In hoogte verstelbaar geleidingssteunpunt voor geleiding op een geschikt oppervlak. Hoogteverstelling in stappen van 2,5 millimeter.
Voor het gebruik op een staaldrager wordt een minimale flensbreedte van 80 millimeter aanbevolen.

Inhoud

Het bovenste en het onderste gedeelte zijn aan elkaar geschroefd en in hoogte verstelbaar. De schuifplaat is reeds op het onderste gedeelte gemonteerd.

Technische gegevens

Type
Hoogte H
bij levering[mm]
Hoogte H
verstelbereik [mm]
LC - HV 90 90 88,5 ... 113,5
LC - HV 150 150 116 ... 168,5
LC - HV 200 200 171 ... 223,5

Aandraaimoment schroefverbindingen:

Spanbouten
Aandraaimoment
[Nm]
Hoogteverstelling
Aandraaimoment
[Nm]
DN 15 - 40 40 Bouten in staalplaat 80
DN 50 - 200 50 Bouten in staalplaat 80
DN 250 - 300 60 Bouten in staalplaat 80

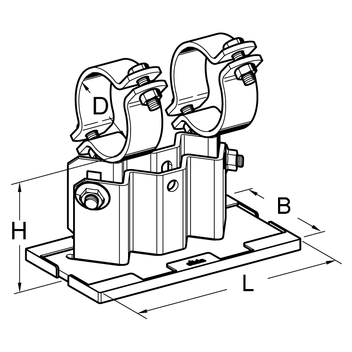

Afmetingen:
Metaalplaat:
L = 250 mm x B = 100 mm
Incl. glijplaat:
L = 256 mm x B = 105 mm

Materiaal:
Plaatwerk:
staal, HCP
Bouten, moeren:
staal, HCP
Glijplaat:
polyamide 6.0, glasvezelversterkt, zwart
Temperatuurbereik schuifplaat:
-20°C tot +130°C
Mediatemperatuur tf :
-20°C tot +300°C (als tf > 270°C, verwijder schuifplaat)

Goedkeuring / conform


Overview "All Pipe Shoes LC - HV" PDF | 196.1 KB Pipe Shoe - external monitoring PDF | 626.1 KB

Overige klembereiken zijn in het “PDF-overzicht alle typen” terug te vinden.
Opmerking: HV 200 en pijpschoenen buiten het DN-bereik – minimale bestelhoeveelheid en levertijd op aanvraag

TypeD (Rohr)
[mm]
G
[kg]
Verp.
[Stuk]
Artikel-
Nr.
LC - HV 90 18-22 (DN 15) 1/2"18 - 223,51 112392
LC - HV 90 23-27 (DN 20) 3/4"23 - 273,51 112393
LC - HV 90 30-34 (DN 25) 1"30 - 343,61 110062
LC - HV 90 40-44 (DN 32) 1 1/4"40 - 443,71 110063
LC - HV 90 45-49 (DN 40) 1 1/2"45 - 493,71 110064
LC - HV 90 57-61 (DN 50) 2"57 - 614,11 110065
LC - HV 90 72-77 (DN 65) 2 1/2"72 - 774,31 110066
LC - HV 90 84-89 (DN 80) 3"84 - 894,41 110067
LC - HV 90 109-115 (DN 100) 4"109 - 1155,11 110068
LC - HV 90 134-140 (DN 125) 5"134 - 1405,41 110069
LC - HV 90 163-169 (DN 150) 6"163 - 1697,11 110070
LC - HV 90 215-221 (DN 200) 8"215 - 2218,31 110071
LC - HV 90 266-273 (DN 250) 10"266 - 27311,11 110072
LC -HV 90 317-324 (DN 300) 12"317 - 32412,01 110073

LC - HV 150 18-22 (DN 15) 1/2"18 - 224,01 112394
LC - HV 150 23-27 (DN 20) 3/4"23 - 274,01 112395
LC - HV 150 30-34 (DN 25) 1"30 - 344,01 110074
LC - HV 150 40-44 (DN 32) 1 1/4"40 - 444,11 110075
LC - HV 150 45-49 (DN 40) 1 1/2"45 - 494,21 110076
LC - HV 150 57-61 (DN 50) 2"57 - 614,61 110077
LC - HV 150 72-77 (DN 65) 2 1/2"72 - 774,81 110078
LC - HV 150 84-89 (DN 80) 3"84 - 894,91 110079
LC - HV 150 109-115 (DN 100) 4"109 - 1155,51 110080
LC - HV 150 134-140 (DN 125) 5"134 - 1405,81 110081
LC - HV 150 163-169 (DN 150) 6"163 - 1697,81 110082
LC - HV 150 215-221 (DN 200) 8"215 - 2218,81 110083
LC - HV 150 266-273 (DN 250) 10"266 - 2739,61 110084
LC - HV 150 317-324 (DN 300) 12"317 - 32412,31 110085

LC - HV 200 18-22 (DN 15) 1/2"18 - 224,51 112396
LC - HV 200 23-27 (DN 20) 3/4"23 - 274,51 112397
LC - HV 200 30-34 (DN 25) 1"30 - 344,61 110086
LC - HV 200 40-44 (DN 32) 1 1/4"40 - 444,91 110087
LC - HV 200 45-49 (DN 40) 1 1/2"45 - 494,91 110088
LC - HV 200 57-61 (DN 50) 2"57 - 615,21 110089
LC - HV 200 72-77 (DN 65) 2 1/2"72 - 775,31 110090
LC - HV 200 84-89 (DN 80) 3"84 - 895,41 110091
LC - HV 200 109-115 (DN 100) 4"109 - 1156,11 110092
LC - HV 200 134-140 (DN 125) 5"134 - 1406,21 110093
LC - HV 200 163-169 (DN 150) 6"163 - 1698,41 110094
LC - HV 200 215-221 (DN 200) 8"215 - 2219,51 110095
LC - HV 200 266-273 (DN 250) 10"266 - 27312,01 110096
LC - HV 200 317-324 (DN 300) 12"317 - 32413,01 110097
