Hoge temperatuur geleidingssteunpunt LC – HT HV
Toepassing
In hoogte verstelbaar geleidingssteunpunt voor geleiding op een geschikt oppervlak. Hoogteverstelling in stappen van 2,5 millimeter.
Voor het gebruik op een staaldrager wordt een minimale flensbreedte van 80 millimeter aanbevolen.
Deze geleidingssteunpunten zijn ontworpen voor het gebruik in een temperatuurbereik van 300°C tot 500°C. De materiaalafhankelijke reductiefactor k kan worden gebruikt om de belastingen bij de werkelijke bedrijfstemperaturen te bepalen. Voor de onderconstructie dient rekening gehouden te worden met de verwachte temperaturen volgens DIN EN 13480-3 tabel 13.11.2–2.
Inhoud

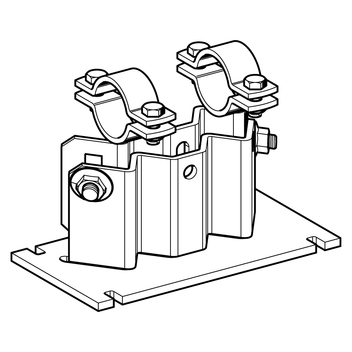

Het bovenste en het onderste gedeelte zijn aan elkaar geschroefd en in hoogte verstelbaar. De schuifplaat is reeds op het onderste gedeelte gemonteerd. Om het zijdelings uitsteken van de oren te minimaliseren, zijn de beugels vanaf DN 100 45° gedraaid (zie afbeelding).
Technische gegevens

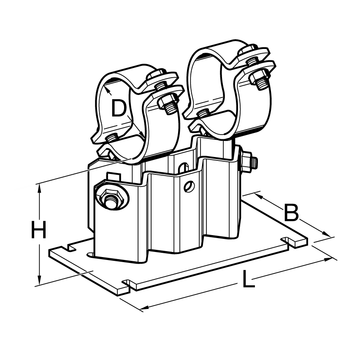

| Type | Hoogte H bij levering [mm] | Hoogte H verstelbereik [mm] |
|---|---|---|
| LC - HV 150 | 150 | 116 ... 168,5 |
| LC - HV 200 | 200 | 171 ... 223,5 |
Aandraaimoment schroefverbindingen:
| Spanbouten | Aandraaimoment [Nm] | Hoogteverstelling | Aandraaimoment [Nm] |
|---|---|---|---|
| DN 15 - 40 | 40 | Bouten in staalplaat | 80 |
| DN 50 - 200 | 50 | Bouten in staalplaat | 80 |
| Afmetingen: | |
| Metaalplaat: | L = 250 mm x B = 100 mm |
| Materiaal: | |
| Plaatwerk: | EN 10028-2 - 16Mo3, hittebestendige poedercoating, zwart |
| Bouten, moeren voor hoogteverstelling: | A4-80 |
| Schroeven, moeren van de oren: | A4-70 |
| Mediatemperatuur: | 300°C tot 500°C |
| Zoutsproeitest: | Bestendigheid > 500 uren |
Goedkeuring / conform
Pipe Shoe - external monitoring PDF | 626.1 KB
Levertermijn op aanvraag - goederen worden op bestelling gemaakt.
