Geleidingssteunpunt LD – HV
Toepassing
In hoogte verstelbaar geleidingssteunpunt voor geleiding op een geschikt oppervlak. Hoogteverstelling in stappen van 2,5 millimeter.
Voor het gebruik op een staaldrager wordt een minimale flensbreedte van 80 millimeter aanbevolen.
Inhoud

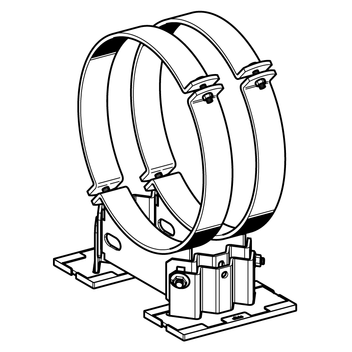

Het bovenste en het onderste gedeelte zijn aan elkaar geschroefd en in hoogte verstelbaar. De schuifplaat is reeds op het onderste gedeelte gemonteerd. Om het zijdelings uitsteken van de oren te minimaliseren, zijn de pijpschoenen vanaf DN 300 45° gedraaid (zie afbeelding).
Montage
Beide onderste gedeelten dienen op dezelfde hoogte gemonteerd te worden om de schuifplaten aan beide zijden correct te ondersteunen.

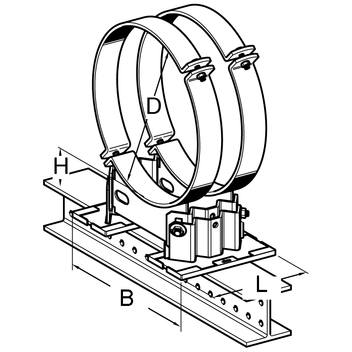

Technische gegevens
| Type | Hoogte H bij levering [mm] | Hoogte H verstelbereik [mm] | B [mm] DN 200 - 300 | B [mm] DN 350 - 600 |
|---|---|---|---|---|
| LD - HV 90 | 90 | 88,5 ... 113,5 | 285 | 325 |
| LD - HV 150 | 150 | 116 ... 168,5 | 285 | 325 |
| LD - HV 200 | 200 | 171 ... 223,5 | 285 | 325 |
Aandraaimoment schroefverbindingen:
| Spanbouten | Aandraaimoment [Nm] | Hoogteverstelling | Aandraaimoment [Nm] |
|---|---|---|---|
| DN 200 | 50 | Bouten in staalplaat | 80 |
| DN 250 - 600 | 60 | Bouten in staalplaat | 80 |
| Afmetingen: | |
| Metaalplaat: | L = 250 mm |
| Incl. glijplaat: | L = 256 mm |
| Materiaal: | |
| Plaatwerk: | staal, HCP |
| Bouten, moeren: | staal, HCP |
| Glijplaat: | polyamide 6.0, glasvezelversterkt, zwart |
| Temperatuurbereik glijplaat: | -20°C tot +130°C |
| Mediatemperatuur tf : | -20°C tot +300°C (als tf > 270°C, verwijder schuifplaat) |
Goedkeuring / conform
Pipe Shoe - external monitoring PDF | 626.1 KB Overview "All Pipe Shoes LD - HV" PDF | 195.4 KB
Overige klembereiken zijn in het “PDF-overzicht alle typen” terug te vinden.
Opmerking: HV 200 en pijpschoenen buiten het DN-bereik – minimale bestelhoeveelheid en levertijd op aanvraag.
