Vastpuntset XS
Toepassing

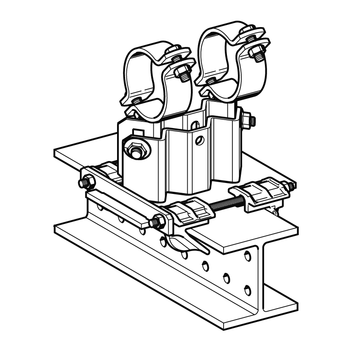

Modificatie van Simotec geleidingssteunpunt tot een vastpuntset. De schuifplaat dient gedemonteerd te worden.
Maximale flensdikte t ≤ 30 milimeter.
Inhoud

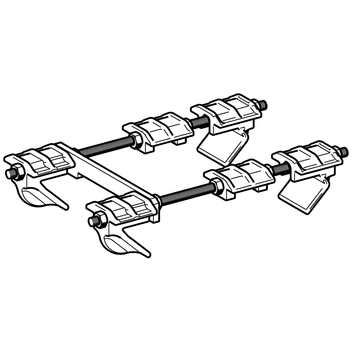

Voorgemonteerde vastpuntset bestaande uit:
4 spanhaken
2 draadstiften
1 vastpunt traverse
2 klemzekering (XS 280/300)
Zeskantmoeren:
4 stuks voor type XS 80/120 en type XS 140/160
6 stuks voor type XS 180/220 en type XS 240/260
10 stuks voor type XS 280/300
Montage
Vaste puntkrachten in axiale richting Fx kunnen enkel worden bereikt indien de doorsteekbeveiligingen (bijvoorbeeld een borgstop) op de juiste wijze gebruikt worden. Deze dienen bij het ontwerp van de pijpleiding aangebracht te worden en vallen onder de verantwoordelijkheid van de fabrikant van de pijpleiding.
Technische gegevens
|
Flensdikte [mm] | Profielbreedte 80 - 220 mm aandraaimoment [Nm] | Profielbreedte 221 - 300 mm aandraaimoment [Nm] |
|---|---|---|
| 5 - 10 | 40 | 15 |
| 11 - 20 | 25 | 15 |
| 21 - 30 | 20 | 15 |
| Materiaal: | |
| Plaatwerk: | staal, HCP |
| Draadstiften, moeren: | staal, HCP |
| Spanhaken: | gietijzer, HCP |
Goedkeuring / conform
