Geleidingssteunpunten
Geleidingsset FS
Toepassing

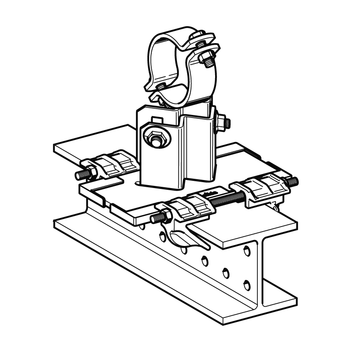

Voor de modificatie van geleidingssteunpunten tot geleidingselementen.
Maximale flensdikte t ≤ 30 millimeter.
Inhoud

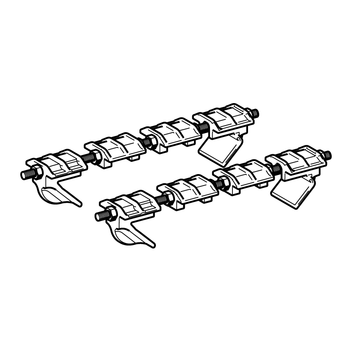

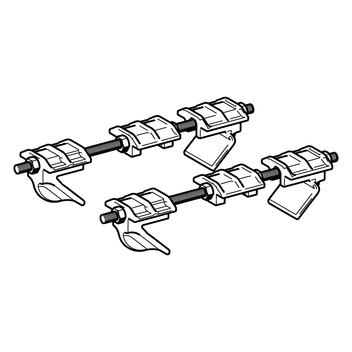

Voorgemonteerde geleidingsset bestaande uit:
4 spanhaken
2 draadstiften
Klemzekering:
2 stuks voor FS 240/260
4 stuks voor FS 280/300
Zeskantmoeren:
4 stuks voor types FS 80/120, FS 140/160 en FS 180/220
8 stuks voor type FS 240/260 en 12 stuks voor type FS 280/300
Technische gegevens
| Flensdikte [mm] | Profielbreedte 80 - 220 mm aandraaimoment [Nm] | Profielbreedte 221 - 300 mm aandraaimoment [Nm] |
|---|---|---|
| 5 - 10 | 40 | 15 |
| 11 - 20 | 25 | 15 |
| 21 - 30 | 20 | 15 |
| Materiaal: | |
| Plaatwerk: | staal, HCP |
| Draadstiften, moeren: | staal, HCP |
| Spanhaken: | gietijzer, HCP |
