Toepassing

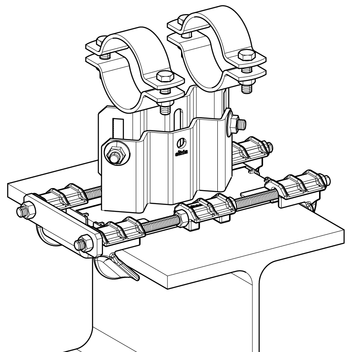

Modificatie van Simotec geleidingssteunpunt tot een eenzijdige axiale stop op draagprofielen. De pijpschoen kan vrij in de axiale richting bewegen en wordt in één richting beperkt. Dit zorgt voor een gedefinieerde glijweg.
Maximale flensdikte t ≤ 30 millimeter.

Inhoud

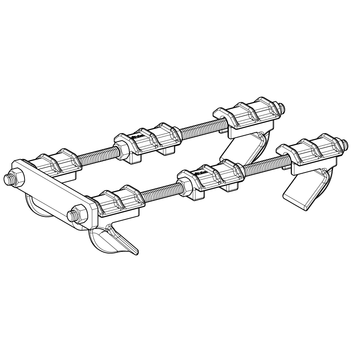

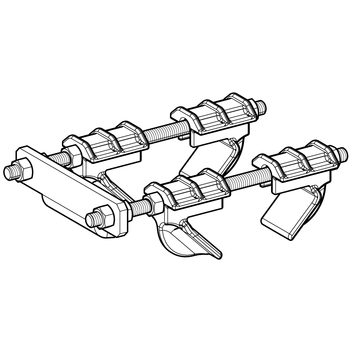

Axiaal stop AS bestaande uit:
4 spanhaken
2 draadstiften
1 Axiaal stop
Klemzekering:
2 stuks bij 240/260
4 stuks bij 280/300
Zeskantmoeren:
8 stuks bij AS 80/120 en AS 140/180 en 240/260
4 stuks bij 200/220

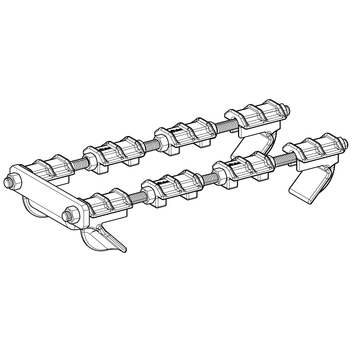

12 stuks bij AS 280/300

Montage

Bevestig de axiaal stop op het draagprofiel met inachtneming van het opgegeven aandraaimoment. De gewenste glijweg kan flexibel worden ingesteld met de moeren tot de maximale oversteek van 125 millimeter. Dit komt overeen met de helft van de lengte van de glijplaat tot de rand van het draagprofiel. Axiale krachten Fx op de vastpuntset kunnen enkel worden bereikt bij het juiste gebruik van de glijwegbescherming (bijvoorbeeld een borgstop). Deze dienen bij het ontwerp van de pijpleiding aangebracht te worden en vallen onder de verantwoordelijkheid van de fabrikant van de pijpleiding.

Technische gegevens

Belastbaarheid komt overeen met de waarden van de vastpuntset XW F (zie hiervoor de documentatie in de catalogus), in axiale richting maximaal 12 kN per axiaal stop.

Aandraaimomenten
