Toepassing

Modificatie van Simotec geleidingssteunpunt tot een tweezijdige variabele axiaal stop op draagprofielen. De pijpschoen kan zich vrij bewegen in de axiale richting, maar wordt in beide richtingen begrensd. Dit zorgt voor een gedefinieerde weg.
Maximale flensdikte t ≤ 30 millimeter.

Inhoud

Variabele axiale stop VAS F bestaat uit:
4 spanhaken
2 draadstiften M12 x 500 mm
2 axiaal stops
Klemzekering:

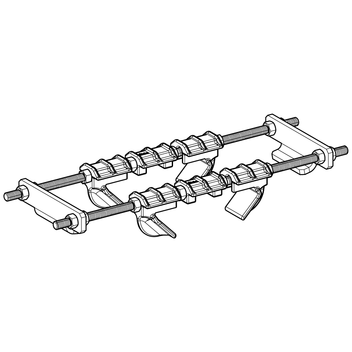

2 stuks voor type VAS 160/260

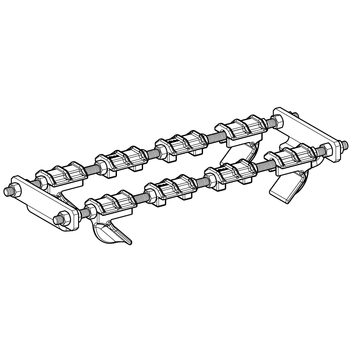

4 stuks voor type VAS 280/300
Zeskantmoeren:
12 stuks voor type VAS 80/140
16 stuks voor type VAS 160/260
20 stuks voor type VAS 280/300

Montage

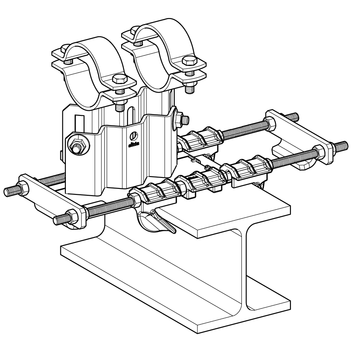

De glijplaat van het geleidingssteunpunt dient gedemonteerd te worden. Bevestiging van de axiaal stop aan het draagprofiel F 80 of F 100 met behulp van vier punttapschroeven FLS F. De draadstangen van 500 millimeter dienen op de gewenste lengte ingekort te worden. De gewenste glijweg kan flexibel worden ingesteld met de moeren tot de maximale oversteek van 125 millimeter. Dit komt overeen met de helft van de lengte van de glijplaat tot de rand van het draagprofiel. Axiale krachten Fx op de vastpuntset kunnen enkel worden bereikt bij het juiste gebruik van de glijwegbescherming (bijvoorbeeld een borgstop). Deze dienen bij het ontwerp van de pijpleiding aangebracht te worden en vallen onder de verantwoordelijkheid van de fabrikant van de pijpleiding.

Technische gegevens

Belastbaarheid komt overeen met de waarden van de vastpuntset XS (zie hiervoor de documentatie in de catalogus), in axiale richting maximaal 12 kN per axiaal stop.

Aandraaimomenten
