Toepassing

Voor hangende bevestiging van een geleidingssteunpunt als geleidingselement aan een draagprofiel TP 100, TP 120 of een ander draagprofiel met een flensbreedte van 80 tot 120 millimeter.
Maximale flensdikte t ≤ 33 millimeter.

Inhoud

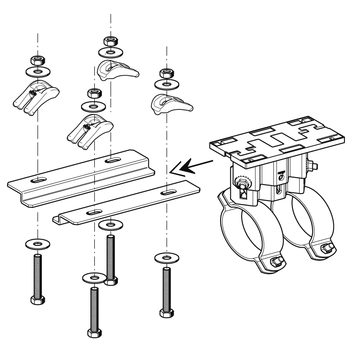

Twee identieke draagrails en een verbinding set bestaande uit:
4 kikkerplaten SPA 5P AU – M12 HCP
4 tapbouten M12 x 80 – 8.8 HCP
4 zeskantmoeren M12-8 HCP
4 sluitringen 40/12/3 HCP

Montage

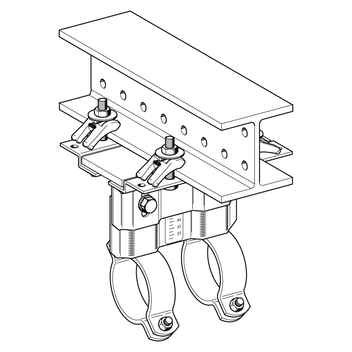

De montagerails worden met behulp van de bijgeleverde verbindingsset zodanig onder het draagprofiel bevestigd dat de steun een zijdelingse speling van ongeveer 2 millimeter heeft. Het aandraaimoment voor de M12 bouten van de montageset betreft 85 Nm.

Technische gegevens

Ook leverbaar met DUALSHIELD C5H-oppervlak voor zeer corrosieve omgevingen.

Goedkeuring / conform
