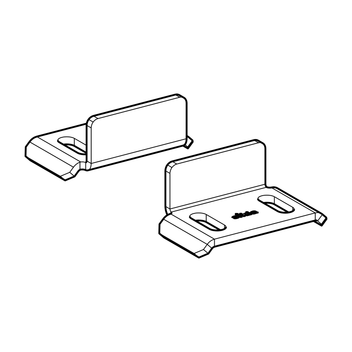

Geleidingshoek FW F L/Z
Toepassing
Deze geleidingshoek maakt de geleiding van geleidingssteunpunten met verschillende plaatdiktes mogelijk. De verschillende varianten van het type Z zijn geschikt voor de respectieve opgegeven maximale plaatdiktes (t) en maken zo bovendien de opname van hefkrachten mogelijk.
Inhoud
Wordt als set geleverd bestaande uit twee geleidingshoeken.
Montage

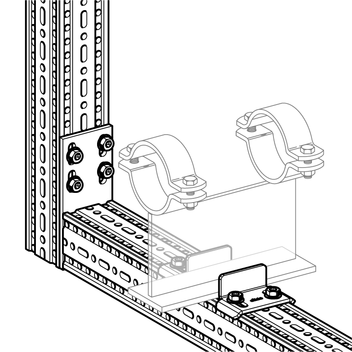

De montage op het draagprofiel TP F 80 of F 100 wordt uitgevoerd met behulp van twee punttapschroeven FLS F per geleidingshoek, dat wil zeggen dat er in totaal vier punttapschroeven nodig zijn per set. De punttapschroeven FLS F kan op de website in de catalogus van siFramo gevonden worden.
Type Z heeft een speling van 3 millimeter in de verticale z-as. Bij alle types dient voor 3 millimeter speling op de horizontale y-as gezorgd te worden.
Technische gegevens
| Type | toelaatbare belasting Fy [kN] | toelaatbaar moment door Fy* [kNm] | toelaatbare belasting Fz [kN] |
|---|---|---|---|
| FW F 80, alle types Z | 1,9 | 0,4 | 5,0 |
| FW F 80, type L | 1,9 | - | - |
| FW F 100, alle types Z | 1,9 | 0,4 | 6,4 |
| FW F 100, type L | 1,9 | - | - |

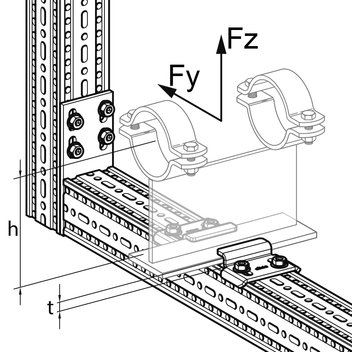

* Het moment wordt berekend door M = Fy x h, waarbij de toelaatbare belasting Fy niet overschreden mag worden. De afmeting h verwijst naar het hart van de buis tot de bovenrand van de plaat van de pijpschoen.
De toelaatbare belastingen werden bepaald door middel van belastingtesten volgens DIN EN 13480-3 bijlage J.
De gebruikte geleidingssteunpunt dient afzonderlijk te worden gecontroleerd.
| Materiaal: | staal, HCP |
Goedkeuring / conform
* geschikt voor Sikla geleidingssteunpunt
