Vastpunt XR - H 20 (DN 15 - 50)
Toepassing
Vastpunt voor de bevestiging van stalen of roestvast leidingen met nominale diameter DN 15 tot en met DN 50 aan profielen met een flensbreedte van 80 tot 300 millimeter en maximale flensdikte van 20 millimeter.
Inhoud
Voorgemonteerd vastpunt element inclusief uitgebreide bescherming tegen contactcorrosie door geborgde ECT-slang en glijlagers. De rondstaalbeugel is voorzien van twee zeskantmoeren om de positie te borgen.
Toebehoren per klemverbinding:
2 spanhaken met glijlagers
1 glijlager
1 draadeind M10
1 UB-bevestigingsplaat
4 moeren M10
Montage

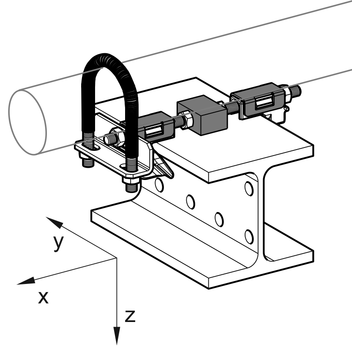

Klem de voor gemonteerde spanhaken op het profiel en draai de moeren vast (10 Nm). Bij profielbreedtes < 100mm dienen beide moeren van de middelste glijlager te worden verwijderd. Bevestig de rondstaalbeugel op de UB-bevestigingsplaat en draai deze vast met de meegeleverde moeren (30 Nm). De buis zit vast op de glijondersteuningen.
Technische gegevens

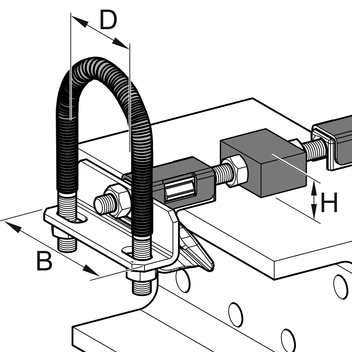

| DN | D [mm] | H [mm] | B [mm] |
|---|---|---|---|
| 15 | 22 | 20 | 72 |
| 20 | 27 | 20 | 72 |
| 25 | 34 | 20 | 72 |
| 32 | 42 | 20 | 97 |
| 40 | 48 | 20 | 97 |
| 50 | 60 | 20 | 97 |
| Type | voor flensbreedte [mm] |
|---|---|
| 80/120 | 80 - 120 |
| 140/160 | 121 - 160 |
| 180/220 | 161 - 220 |
| 240/260 | 221 - 260 |
| 280/300 | 261 - 300 |
| Materiaal: | |
| Rondsaalbeugel | staal, HCP |
| ECT-slang: | polyamide 6.0, halogeenvrij |
| Plaatwerk: | staal, HCP |
| Draadeinden, moeren: | staal, HCP |
| PA-glijlager: | polyamide 6.0, 30 % glasvezelversterkt, zwart |
| Temperatuurbereik: | -20 tot +130° C (op PA-steun en ECT-slang) |
* op voorraad
