Vastpunt XR - H 20 (DN 65 - 300)
Toepassing
Vastpunt voor de bevestiging van stalen of roestvast leidingen met een nominale diameter DN 65 tot en met DN 300 aan profielen met een flensbreedte van 80 tot 300 millimeter met een maximale flensdikte van 20 millimeter.
Inhoud

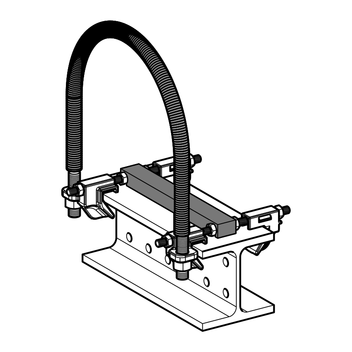

Voorgemonteerd vastpunt element inclusief uitgebreide bescherming tegen contactcorrosie door geborgde ECT-slang en glijlagers. De rondstaalbeugel is voorzien van twee zeskantmoeren om de positie te borgen.
Toebehoren per klemverbinding:
4 spanhaken
1 glijlager
2 draadeinden M10
8 moeren M10
Montage

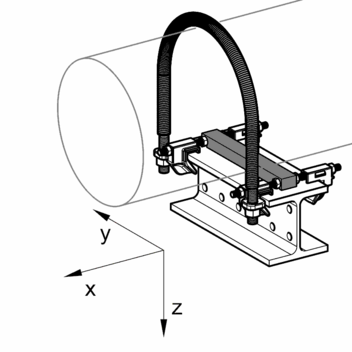

Klem de voorgemonteerde spanhaken op het profiel en draai de moeren vast (10 Nm). Bij profielbreedtes < 100mm dienen beide moeren van de middelste glijlagers te worden verwijderd. Bevestig de rondstaalbeugel op de UB-bevestigingsplaat en draai deze vast met de meegeleverde moeren (30 Nm). De buis zit vast op de glijlagers.
Technische gegevens

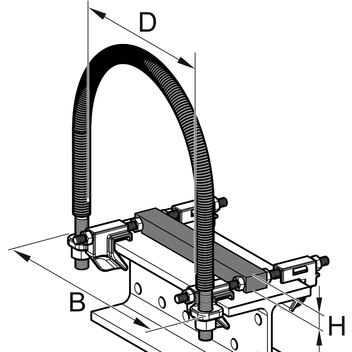

| DN | D [mm] | H [mm] | B [mm] |
|---|---|---|---|
| 65 | 76 | 20 | 124 |
| 80 | 89 | 20 | 136 |
| 100 | 114 | 20 | 162 |
| 125 | 140 | 20 | 190 |
| 150 | 170 | 20 | 218 |
| 175 | 194 | 20 | 244 |
| 200 | 219 | 20 | 270 |
| 225 | 245 | 20 | 300 |
| 250 | 273 | 20 | 328 |
| 300 | 324 | 20 | 378 |
| Type | voor flensbreedte [mm] |
|---|---|
| 80/120 | 80 - 120 |
| 140/160 | 121 - 160 |
| 180/220 | 161 - 220 |
| 240/260 | 221 - 260 |
| 280/300 | 261 - 300 |
| Materiaal: | |
| Rondstaalbeugel: | staal, HCP |
| ECT-slang: | polyamide 6.0, halogeenvrij |
| Plaatwerk: | staal, HCP |
| Draadeinden, moeren: | staal, HCP |
| PA-glijlagers: | polyamide 6.0, 30 % glasvezelversterkt, zwart |
| Temperatuurbereik: | -20 tot +130° C (op PA-steun en ECT-slang) |
* op voorraad
