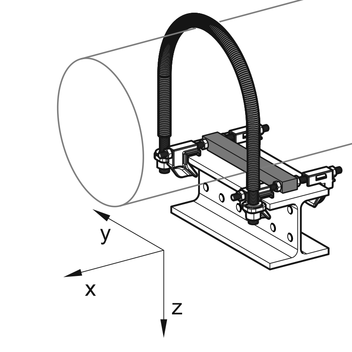

Geleidingselement FR - H 20 (DN 65 - 300)
Toepassing
Geleidingselement voor de bevestiging van stalen of roestvast leidingen met een nominale diameter DN 65 tot en met DN 300 aan profielen met een flensbreedte van 80 tot 300 millimeter en een maximale flensdikte van 20 millimeter.
Inhoud
Voorgemonteerd geleidingselement inclusief uitgebreide bescherming tegen contactcorrosie door geborgde ECT-slang en glijlager. De rondstaalbeugel is voorzien van opgelaste halve ringen en twee zeskantmoeren om de positie te borgen.
Geleidingselement bestaande uit:
4 spanhaken
1 glijlager
2 draadeinden M10
8 moeren M10
Montage
Klem de voorgemonteerde spanhaken op het draagprofiel en draai de moeren vast (10 Nm). Voor profielbreedtes < 100 mm dienen de vier moeren van de middelste glijlager verwijderd te worden. Bevestig de rondstaalbeugel op de UB-montageplaat en draai deze vast met de bijgeleverde moeren (15 Nm). De buis glijdt over de PA-steun. De zijdelingse geleiding van de buis wordt geborgd door de rondstaalbeugel.
Technische gegevens
| DN | D [mm] | H [mm] | B [mm] |
|---|---|---|---|
| 65 | 76 | 20 | 124 |
| 80 | 89 | 20 | 136 |
| 100 | 114 | 20 | 162 |
| 125 | 140 | 20 | 190 |
| 150 | 170 | 20 | 218 |
| 175 | 194 | 20 | 244 |
| 200 | 219 | 20 | 270 |
| 225 | 245 | 20 | 300 |
| 250 | 273 | 20 | 328 |
| 300 | 324 | 20 | 378 |
| Type | voor flensbreedte [mm] |
|---|---|
| 80/120 | 80 - 120 |
| 140/160 | 121 - 160 |
| 180/220 | 161 - 220 |
| 240/260 | 221 - 260 |
| 280/300 | 261 - 300 |
| Materiaal: | |
| Rondstaalbeugel | staal, HCP |
| ECT-slang: | polyamide 6.0, halogeenvrij |
| Plaatwerk: | staal, HCP |
| Draadeind, moeren: | staal, HCP |
| PA-glijlager: | polyamide 6.0, 30 % glasvezelversterkt, zwart |
| Temperatuurbereik: | -20 tot +130° C (op PA-steun en ECT-slang) |
* op voorraad
