Geleidingselement FR - H 20 (DN 15 - 50)
Toepassing
Geleidingselement voor het bevestigen van stalen of roestvast leidingen met een nominale diameter van DN 15 tot en met DN 50 aan profielen met een flensbreedte van 80 tot 300 millimeter met een maximale flensdikte van 20 millimeter.
Inhoud
Voorgemonteerd geleidingselement inclusief uitgebreide bescherming tegen contactcorrosie door geborgde ECT-slang en glijlager. De rondstaalbeugel is voorzien van opgelaste halve ringen en twee zeskantmoeren om de positie te borgen.
Toebehoren per klemverbinding:
2 spanhaken met glijlager
1 glijlager
1 draadeind M10
1 UB-bevestigingsplaat
4 moeren M10

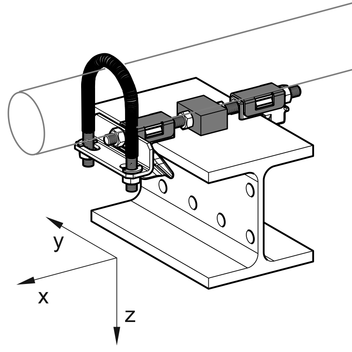

Montage
Klem de voorgemonteerde spanhaken op het draagprofiel en draai de moeren vast (10 Nm). Voor profielbreedtes < 100 mm dienen de twee moeren van de middelste glijlager verwijderd te worden. Bevestig de rondstaalbeugel op de UB-bevestigingsplaat en draai deze vast met de bijgeleverde moeren (15 Nm). De buis glijdt over de PA-glijlagers. De zijdelingse geleiding van de buis wordt geborgd door de rondstaalbeugel.

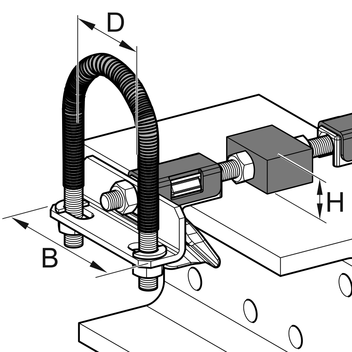

Technische gegevens
| DN | D [mm] | H [mm] | B [mm] |
|---|---|---|---|
| 15 | 22 | 20 | 72 |
| 20 | 27 | 20 | 72 |
| 25 | 34 | 20 | 72 |
| 32 | 42 | 20 | 97 |
| 40 | 48 | 20 | 97 |
| 50 | 60 | 20 | 97 |
| Type | voor flensbreedte [mm] |
|---|---|
| 80/120 | 80 - 120 |
| 140/160 | 121 - 160 |
| 180/220 | 161 - 220 |
| 240/260 | 221 - 260 |
| 280/300 | 261 - 300 |
| Materiaal: | |
| Rondstaalbeugel | staal, HCP |
| ECT-slang: | polyamide 6.0, halogeenvrij |
| Plaatwerk onderdelen: | staal, HCP |
| Draadstift, moeren: | staal, HCP |
| PA-glijlager: | polyamide 6.0, 30% glasvezelversterkt, zwart |
| Temperatuurbereik: | -20 tot +130° C (op glijsteun en ECT-slang) |
* op voorraad
