Toepassing

De trekstangsset dient als verbinding tussen knoopplaten en de trekstang en buisklem Stabil Form C LK.

Inhoud

Trekstangsset LKV, bestaande uit:
1 oogmoer
1 gaffel
1 spanschroef
1 trekstang
3 borgmoeren

De vereiste draadstift dient bepaald te worden aan de hand van de gewenste ophanghoogte. Om ongewenst draaien te voorkomen, dienen de gaffel en de spanschroef geborgd te worden met een borgmoer.

Montage

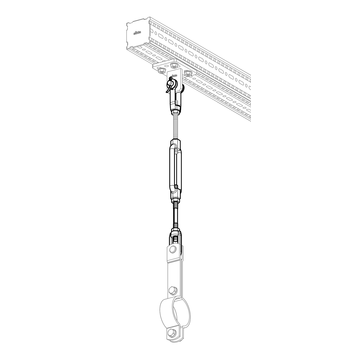

Verbind eerst de trekstangsset LKV met de draadstang en de buisklem. Bevestig deze vervolgens met behulp van de gaffel (doorsteekmontage van de boutverbinding met veiligheidssplitpen) aan de knoopplaat. De gewenste ophanghoogte kan worden bepaald met de spanschroef. Om ongewenst roteren te voorkomen dienen de U-beugel, de spanschroef en de oogmoer te worden vergrendeld (door middel van drie borgmoeren).

Technische gegevens

De vereisten aan de uitvoering en constructie van de componenten, hun ontwerp, alsmede hun controles en belasting testen zijn uitgevoerd overeenkomstig aan de richtlijnen van VGB R 510 L deel I, KTA 3205.3 en DIN EN 13480-3.
