Toepassing

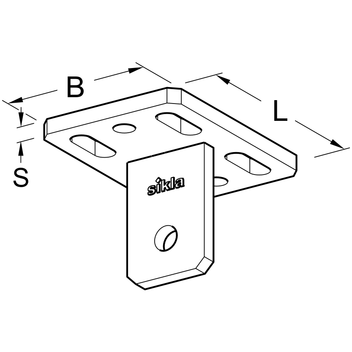

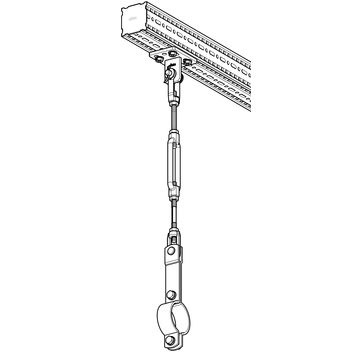

Knoopplaat voor bevestiging op het siFramo 100 draagprofiel. De knoopplaat dient als basiselement voor verdere bevestiging van de Sikla trekstang door middel van de trekstangsset LKV in de maten M10 tot en met M16 en buisklem Stabil Form C LK.

Montage

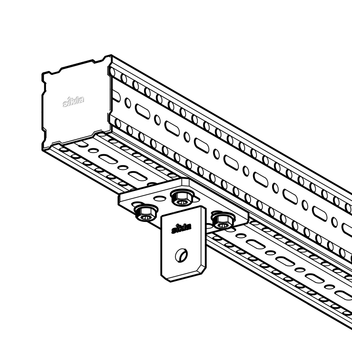

Knoopplaat HP F 100 dient door middel van vier punttapschroeven FLS F aan het siFramo 100 draagprofiel bevestigd te worden. Als verdere optie kan de knoopplaat door middel van twee ankers M10 aan betonnen plafonds bevestigd worden.
Type A: trekstang loopt in de dwarsrichting over de balk
Type B: trekstang loopt in de lengterichting van de balk

Technische gegevens

De vereisten aan de uitvoering en constructie van de componenten, hun ontwerp, alsmede hun controles en belasting testen zijn uitgevoerd overeenkomstig aan de richtlijnen van VGB R 510 L deel I, KTA 3205.3 en DIN EN 13480-3.
