Toepassing

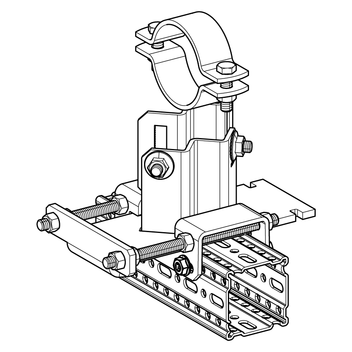

Modificatie van Simotec geleidingssteunpunt tot een eenzijdige axiaal stop op siFramo draagprofielen. De geleidingsteunpunt kan vrij in de axiale richting bewegen en wordt in één richting beperkt. Dit zorgt voor een gedefinieerde weg.

Inhoud

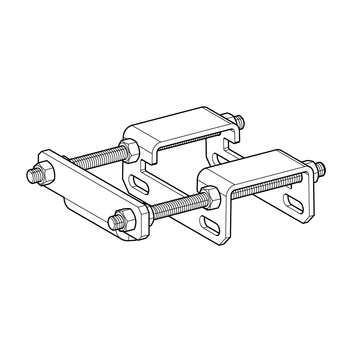

Axiaal stop AS F bestaande uit:
1 vastpunt houder
1 axiaal stop
2 draadstiften M12
8 zeskantmoeren M12 - 8

Montage

De glijplaat van het geleidingssteunpunt dient gedemonteerd te worden. Bevestiging van de axiaal stop aan het draagprofiel F 80 of F 100 met behulp van vier punttapschroeven FLS F. De gewenste glijweg kan flexibel worden ingesteld met de moeren tot de maximale oversteek van 125 millimeter. Dit komt overeen met de helft van de lengte van de glijplaat tot de rand van het draagprofiel. Axiale krachten FX op de vastpuntset kunnen enkel worden bereikt bij het juiste gebruik van de glijwegbescherming (bijvoorbeeld een borgstop). Deze dienen bij het ontwerp van de pijpleiding aangebracht te worden en vallen onder de verantwoordelijkheid van de fabrikant van de pijpleiding.

Technische gegevens

Belastbaarheid komt overeen met de waarden van de vastpuntset XW F (zie hiervoor de documentatie in de catalogus), in axiale richting maximaal 12 kN per axiaal stop.
