Draagsysteem 120
Dwarsconsole QKO 120
Toepassing

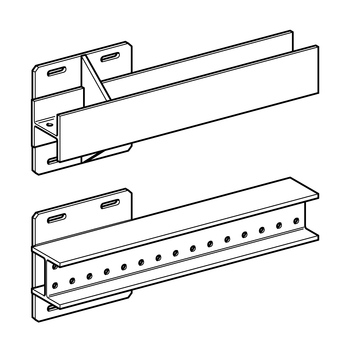

Complete console geschikt voor montage op beton of aan stalen profielen, speciaal voor stijgleidingen. Bij de QKO variant is de flens parallel aan de grondplaat en aan één zijde aan een steunplaat gelast. Bij de variant QKOq is de balk 90 graden gedraaid en daarmee verticaal op de grondplaat bevestigd.
Montage

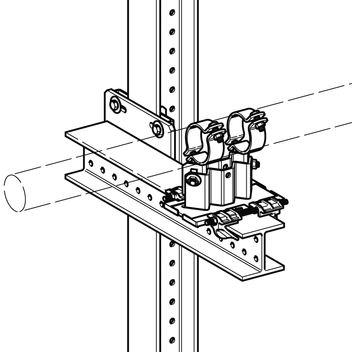

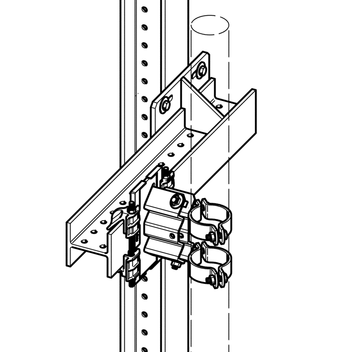

Afhankelijk van de vereisten worden verschillende soorten constructies aanbevolen:
| a) | Bevestiging aan een constructie door middel van vier M12 ankers. |
| b) | Klembevestiging aan stalenbalken (flensbreedte 80-120 mm) door middel van montageset 5P M12 S. |
| c) | Verbinding met andere consoles TKO 100 of 120 door middel van (gegoten) bevestigingsplaat FV 100/120. |
Technische gegevens

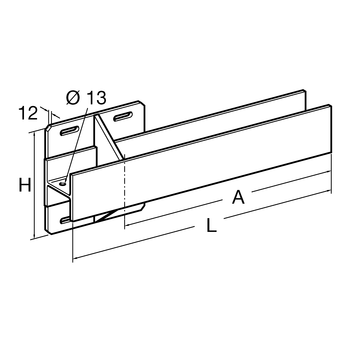

| Type | Afmeting grondplaat H x H [mm] | Afmeting dwarsconsole A / L [mm] | Perforatie in grondplaat voor |
|---|---|---|---|
| QKO 120 en 120q x 600 | 220 x 220 | 600/700 | M12 |
| QKO 120 en 120q x 1000 | 220 x 220 | 1000/1100 | M12 |
| Uitvoering: | grondplaat en schoor gelast met IPB 120 |
| Materiaal: | staal, HCP |
Goedkeuring / conform
CE-certificaat (prestatieverklaring via www.sikla.nl/downloads)
Leistungserklärung Querkonsole QKO PDF | 177.6 KB
