Draagsysteem 120
Draagconsole TKO 120
Toepassing

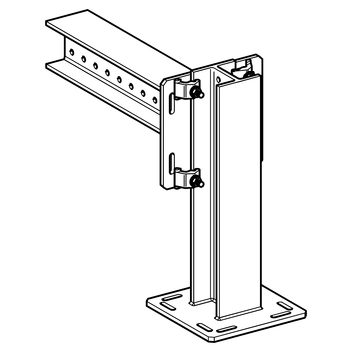

Complete console voor montage aan de muur, vloer of plafond of het construeren van traversen. De types TKO 120 x 1500, 2000 en 3000 zijn niet geschikt voor vrij dragende opstellingen.
Montage
Afhankelijk van de vereisten worden verschillende soorten assemblage aanbevolen:
| a) | Bevestiging aan een constructie door middel van vier M12 ankers. |
| b) | Klembevestiging aan stalenbalken (flensbreedte 80-120 mm) door middel van montageset 5P M12 S. |
| c) | Bevestiging aan andere consoles TKO 100 of 120 met behulp van bevestigingsplaat FV 100/120. |
De perforatie in het draagprofiel (ø 13 mm in een raster van 50 mm) maakt de combinatie met andere producten mogelijk met behulp van bouten (M12).
Technische gegevens
| Afmeting grondplaat [mm] | Perforatie in grondplaat voor | Perforatie in draagprofiel [mm] | Geperforeerd raster in draagprofiel [mm] |
|---|---|---|---|
| 220 x 220 x 12 | M12 | 13 | 50 |
| Uitvoering: | grondplaat met aangelaste IPB 120 |
| Materiaal: | staal, HCP |
Ook leverbaar met DUALSHIELD C5H-oppervlak voor zeer corrosieve omgevingen.
Goedkeuring / conform
CE-certificaat (prestatieverklaring via www.sikla.nl/downloads)
