Draagsysteem 100

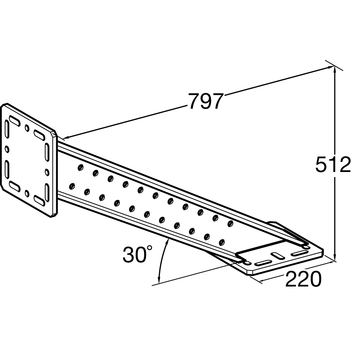

Schoorconsole SKO 100



Toepassing

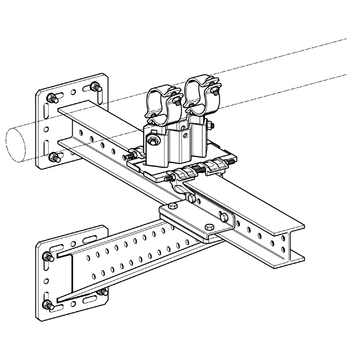

Voor het schoren van uithouders en het ondersteunen van frameconstructies
Montage
Afhankelijk van de vereisten worden verschillende soorten constructies aanbevolen:
a) | Bevestiging aan een constructie door middel van vier M12 ankers. |
b) | Klembevestiging aan stalenbalken (flensbreedte 80-120 mm) door middel van montageset 5P M12 S. |
c) | Verbinding met andere consoles TKO 100 of 120 door middel van (gegoten) bevestigingsplaat FV 100/120. |
Technische gegevens
Uitvoering: | grondplaat aangelast aan draagprofiel TP 100 |
Materiaal: | staal, HCP |
Goedkeuring / conform
CE-certificaat (prestatieverklaring via www.sikla.nl/downloads)
Leistungserklärung Schrägkonsole SKO PDF | 39.5 KB
