Draagsysteem 100
Dwarsconsole QKO 100
Toepassing
Complete console geschikt voor montage op beton of aan stalen profielen, speciaal voor stijgleidingen.

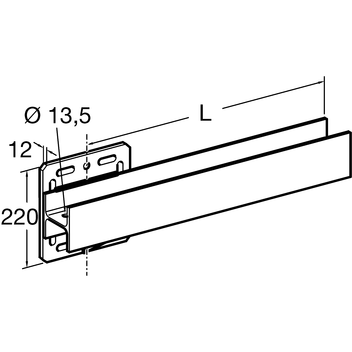

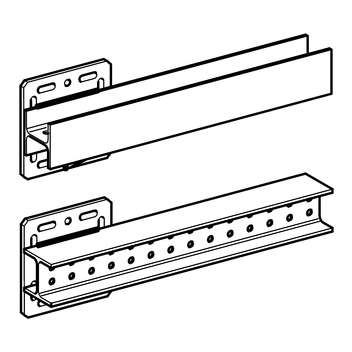

Bij de QKO variant is de flens parallel aan de grondplaat en aan één zijde aan een steunplaat gelast. Bij de variant QKOq is de balk 90 graden gedraaid en daarmee verticaal op de grondplaat bevestigd.
Montage
Afhankelijk van de vereisten worden verschillende soorten constructies aanbevolen:
| a) | Bevestiging aan een constructie door middel van vier M12 ankers. |

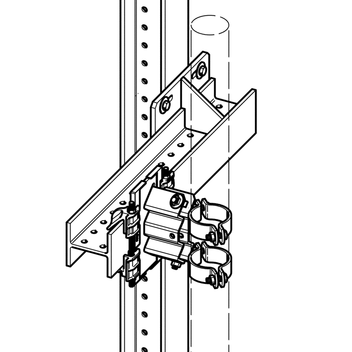

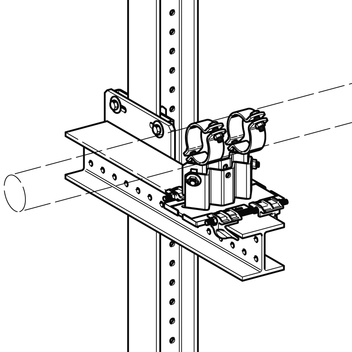

| b) | Klembevestiging aan stalenbalken (flensbreedte 80-120 mm) door middel van montageset 5P M12 S. |
| c) | Verbinding met andere consoles TKO 100 of 120 door middel van (gegoten) bevestigingsplaat FV 100/120. |
Technische gegevens
| Uitvoering: | grondplaat en steunplaat gelast met IPBI 100 |
| Materiaal: | staal, HCP |
Goedkeuring / conform
CE-certificaat (prestatieverklaring via www.sikla.nl/downloads)
Leistungserklärung Querkonsole QKO PDF | 177.6 KB
