Draagsysteem 100

Draagprofiel wandverbinding TWA

Toepassing

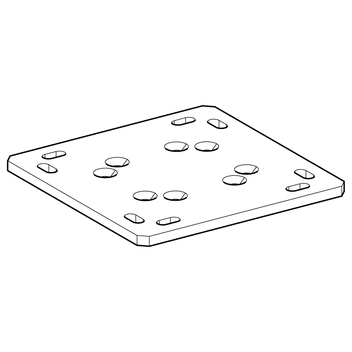

De draagprofiel wandverbinding dient als grondplaat om een draagprofiel van Simotec draagsystemen 100 en 120 te verbinden met een betonnen wand.

Inhoud

De verbindingsset TWAV (art.nr. 803572) dient apart besteld te worden en bestaat uit de volgende onderdelen in een polyzak:
4 x kikkerplaten SPA 5P AU M12 HCP
4 x metaalschroeven SCR SK M12 x 70 ISO 10642 10.9 HCP
4 x zeskantmoeren NT M12 DIN 934 GLT HCP
4 x sluitringen US 12/125 140 HV HCP

Montage

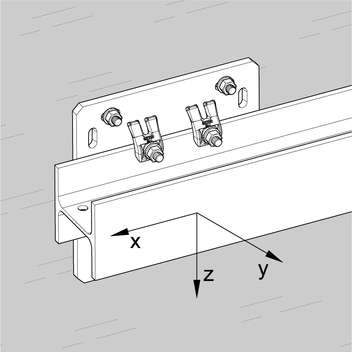

De vier metaalschroeven van de verbindingsset zijn voorgemonteerd. Vervolgens wordt de plaat door middel van de kikkerplaten, sluitringen en zeskantmoeren (inbegrepen bij de verbindingsset) op het draagprofiel geklemd. De draagprofiel wandverbinding wordt vervolgens met vier ankers aan de betonnen muur bevestigd. De ankers dienen apart te worden besteld en zijn afhankelijk van de ondergrond.

Technische gegevens

Type
Afmeting
grondplaat
L x B x t
[mm]
Aansluiting op
flensbreedte
[mm]
Aandraaimoment
MA [Nm] /
verdere rotatiehoek
Schuifkrachtbelasting
Fx + Fz per set
[kN]
Fy,max

[kN]
TWA 280 x 280 x 12 100/120 60/90° 12,0 1)  2)

1)
De gegevens hebben betrekking op het meest ongunstige geval met een flensdikte van 30 mm (M12) en een statische wrijvingscoëfficiënt µHaft = 0,20. Er is geen rekening gehouden met een eventuele kracht Fy.
2)
Maximale ankerbelasting in acht nemen.

Materiaal:
staal, HCP
TypeG
[kg]
Verp.
[Stuk]
Artikel-
Nr.
TWA6,91 803571
TWAV1,01 803572
