Draagsysteem 100

Draagprofiel dwarsverbinding TKZ

Toepassing

Voor het vervaardigen van een dwarsverbinding binnen de Simotec-draagsystemen 100 en 120. Een verbinding met de primaire staalconstructie met een flensbreedte tot 310 mm is ook mogelijk. Afhankelijk van de flensbreedte dient een geschikt type gekozen te worden.

Montage

Flensbreedte 80 – 120:
Klem de draagprofiel dwarsverbinder 80/120 met 2x montageset MS 5P M12 (art.nr. 115843) op de draagprofielen die verbonden dienen te worden. De montagesets dienen apart besteld te worden.

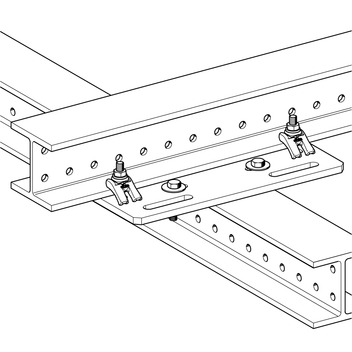

Flensbreedte 121 - 160:
Klem de draagprofiel dwarsverbinder 121/310 met 2x montageset MS 5P M12 (art.nr. 115843) op de draagprofielen die verbonden dienen te worden. De montagesets dienen apart besteld te worden.

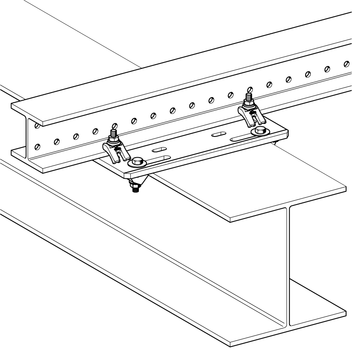

Flensbreedte 161 - 310:
Trägerkreuzverbinder 121/310 mit 1 x Montageset MS 5P M12 (Art.-Nr. 115843) und 1 x Montageset MS 5P M16 (Art.-Nr. 115844) an die zu verbindenden Stahlträger klemmen. Montagesets müssen separat bestellt werden.

Technische gegevens

Type
Afmeting grondplaat
L x B x t
[mm]
Aansluiting op
flensbreedte
[mm]
Aandraaimoment
MA [Nm] /
verdere rotatiehoek
Schuifkrachtbelasting
Fx + Fy
per dwarsverbinding [kN]
Fz

[kN]

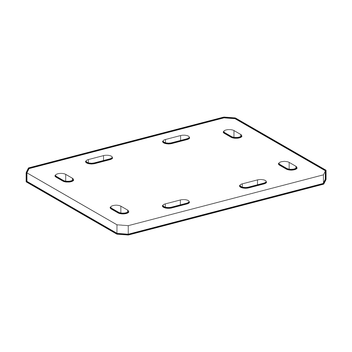

80/120 310 x 220 x 12 80 - 120 60 / 90° 12,0 * 52,6

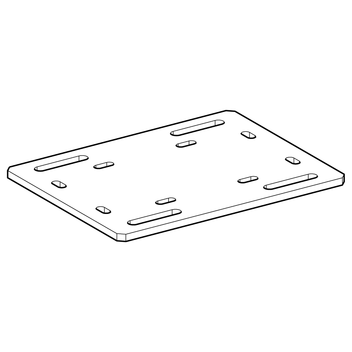

121/310 420 x 320 x 12 121 - 160 60 / 90° 12,0 * 52,6
121/310 420 x 320 x 12 161 - 310 140 / 90° 12,0 * 52,6

* De gegevens hebben betrekking op het meest ongunstige geval met flensdiktes van 30 mm (M12) of 40 mm (M16) en een statische wrijvingscoëfficiënt µHaft = 0,20. Er is geen rekening gehouden met een eventuele kracht Fz.

Materiaal:
staal, HCP
TypeG
[kg]
Verp.
[Stuk]
Artikel-
Nr.
80/1206,11 803575
121/31011,71 803576
