siFramo 100

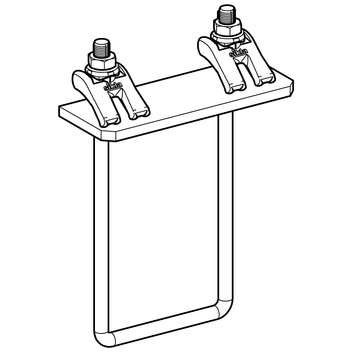

Railbalkklem SB F 100




Toepassing
Verbindingselement voor het bevestigen van het draagprofiel TP F 100 als dwarsverbinding of als uithouder op staalbalken.
Inhoud
Type SB F 100-16:
- U-beugel M10
- Plaat
- 2 zeskantmoeren M10
- 2 sluitringen
Type SB F 100-40 en SB F 100/160-40
- U-beugel M12
- Plaat
- 2 spanhaken SPA 5P AU
- 2 zeskantmoeren M12
Montage

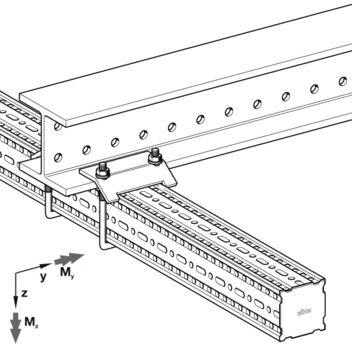

Railbalkklemmen altijd paarsgewijs gebruiken.
- Type 16 tot profielflensbreedte 16 mm

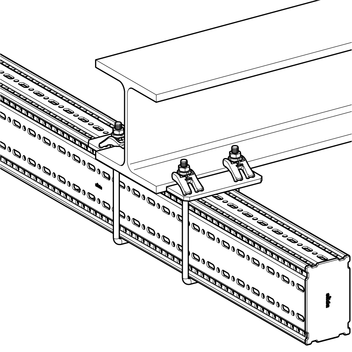

- Type 40 tot profielflensbreedte 40 mm
Technische gegevens
Type | Diameter | Aandraaimoment [Nm] | Fz per railbalkklem [kN] | Fy [kN] | My [kNm] | Mz [kNm] |
---|---|---|---|---|---|---|
SB F 100-16 | M10 | 40 | 9,5 | * | * | * |
SB F 100-40 | M12 | 85 | 16 | * | * | * |
SB F 100/160-40 | M12 | 85 | 16 | * | * | * |
* Voor de toelaatbare schuifkrachten en momenten, vergelijk de overeenkomstige afmeting in de Simotec gebruikersrichtlijnen van de desbetreffende afmeting.
Materiaal: | staal, hardheidsklasse 8.8, HCP |
