Geleidingssteunpunt LK - HV 150
Toepassing

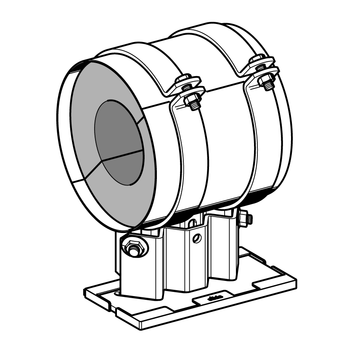

In hoogte verstelbaar geleidingssteunpunt met PUR-inlage voor bevestiging aan staaldragers vanaf een flensbreedte van 80 millimeter. Hoogteverstelling in stappen van 2,5 millimeter.
Inhoud
Het bovenste en onderste gedeelte zijn aan elkaar geschroefd en in hoogte verstelbaar. De schuifplaat is reeds op het onderste gedeelte gemonteerd. De buisbeugel, lastverdeelplaat en isolatie zijn reeds gemonteerd.
Technische gegevens
| Grootte | Uitvoering | Hoogte H bij levering [mm] | Hoogte H verstelbereik [mm] |
|---|---|---|---|
| DN 25 - 50 | 1 beugel | 150 | 137,5 ... 167,5 |
| DN 65 - 80 | 1 beugel | 150 | 147,5 ... 177,5 |
| DN 100 - 250 | 2 beugels | 150 | 150 ... 180 |
| DN 300 | 2 beugels | 150 | 150 ... 160 |
Aandraaimoment schroefverbindingen:
| Spanschroeven | Aandraaimoment [Nm] | Hoogteverstelling | Aandraaimoment [Nm] |
|---|---|---|---|
| DN 25 - 80 | 25 | Bouten in staalplaat | 80 |
| DN 100 - 300 | 30 | Bouten in staalplaat | 80 |
Isolatiedikte:
| Grootte | Isolatiedikte [mm] |
|---|---|
| DN 25 - 50 | 50 |
| DN 65 - 250 | 60 |
| DN 300 | 80 |
De installatievoorschriften van DIN 4140 dienen in acht genomen te worden (eventuele kieren dienen opgevuld te worden met afdichtingspasta).

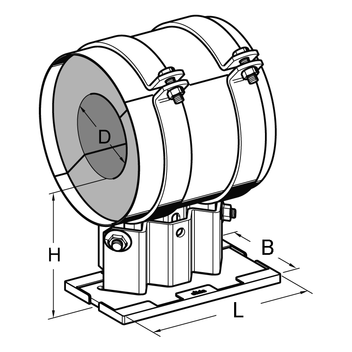

| Afmetingen: | |
| Metaalplaat: | L = 250 mm x B = 100 mm |
| Incl. glijplaat: | L = 256 mm x B = 105 mm |
| Materiaal: | |
| Plaatwerk: | staal, HCP |
| Draadstift, moeren: | staal, HCP |
| Glijplaat: | polyamide 6.0, glasvezelversterkt, zwart |
| Isolatie: | PUR, 200 kg/m 3 |
| Lastverdeelplaat | staal 1.0350, staalband verzinkt volgens DIN EN 10346 |
| Temperatuurbereik isolatie: | -70°C tot +120°C |
| Temperatuurbereik glijplaat: | -20°C tot +130°C |
| Mediatemperatuur: | realiseerbare mediatemperaturen dienen individueel berekend te worden om mogelijke condensatie te voorkomen. |
| Brandgedrag: | EL volgens DIN EN 13501-1 |
