siFramo 80

Railbalkklem SB F 80

Toepassing

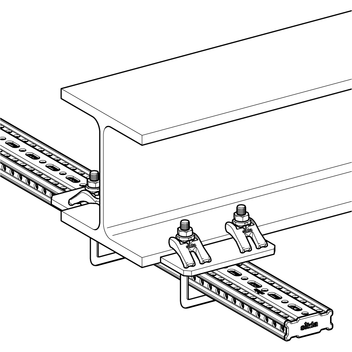

Verbindingselement voor het bevestigen van het draagprofiel TP F 80 of TP F 80/30, traversen of rails aan beide zijden van de staalbalk.

Inhoud

Type SB F 80-16 of F 80/30-16:
- U-beugel M10
- Plaat
- 2 Zeskantmoeren M10
- 2 Sluitringen

Type SB F 80-40 of F 80/30-40:

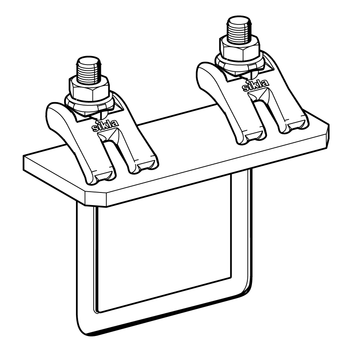

- U-beugel M12
- Plaat
- 2 Spanhaken SPA 5P AU
- 2 Zeskantmoeren M12

Montage

Railbalkklemmen altijd paarsgewijs gebruiken.
Type 16 tot profielflensdikte 16 mm
Type 40 tot profielflensdikte 40 mm

Technische gegevens

Type
Diameter
Aandraaimoment
[Nm]
Fz per
railbalkklem [kN]
Fy
[kN]
My
[kNm]
Mz
[kNm]
SB F 80-16 M10 25 6,8 * * *
SB F 80-40 M12 50 9,2 * * *
SB F 80/30-16 M10 25 6,8 * * *
SB F 80/30-40 M12 50 9,2 * * *

* Voor de toelaatbare schuifkrachten en momenten, vergelijk de overeenkomstige afmeting in de Simotec gebruikersrichtlijnen van de desbetreffende afmeting.

Materiaal:
staal, HCP
TypeG
[kg]
Verp.
[Stuk]
Artikel-
Nr.
SB F 80-160,620 192683
SB F 80-401,410 194010
SB F 80/30-160,520 115840
SB F 80/30-401,410 115839
