Together we build.
siklasicher.

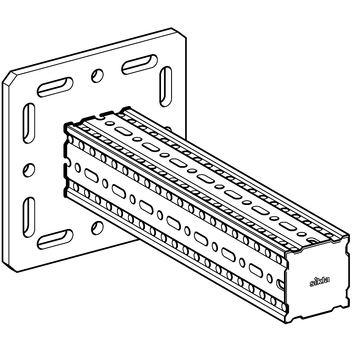

siFramo 80

Draagconsole TKO F 80

Toepassing

Complete console voor montage aan de muur, de vloer of het plafond alsook te monteren op de montagesystemen 100 en 120 of het construeren van traversen met een gelijkwaardig bevestigingsprofiel.

Montage

Afhankelijk van de vereisten worden verschillende soorten assemblage aanbevolen:

a) Bevestiging aan een constructie door middel van vier M12 ankers.
b) Klembevestiging aan stalenbalken (flensbreedte 80-120 mm) door middel van montageset 5P M12 S.

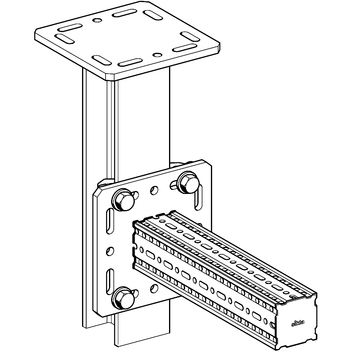

c) Klemverbinding tussen de montagesystemen 100 of 120 door middel van klemverbindingsset FV 100/120.

Technische gegevens

Type

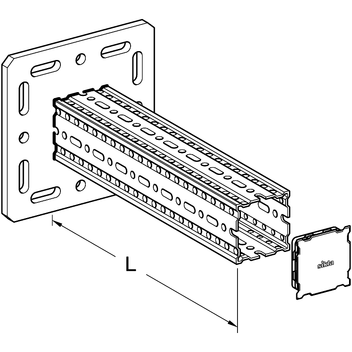

L
[mm]
Afmeting
grondplaat [mm]
Doorvoer in de
grondplaat voor
TKO F80-400 400 220 x 220 x 12 M12
TKO F80-800 800 220 x 220 x 12 M12

Uitvoering:
grondplaat met aangelast draagprofiel TP F 80

Materiaal:
Plaat:
staal, HCP
Draagprofiel:
staal, HCP

Goedkeuring / conform

CE-certificaat (prestatieverklaring via www.sikla.nl/downloads)

TypeG
[kg]
Verp.
[Stuk]
Artikel-
Nr.
TKO F 80-4006,61 192788
TKO F 80-8009,21 192795
