siFramo 100

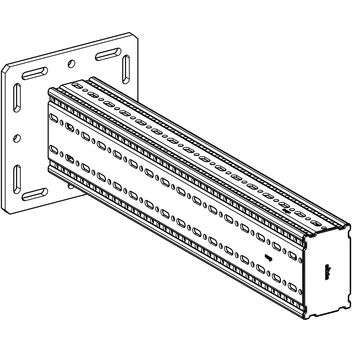

Draagconsole TKO F 100/160

Toepassing

Complete console voor montage aan de muur, vloer of plafond als ook te monteren op de montagesystemen 100 en 120 of het construeren van traversen met een gelijkwaardig bevestigingsprofiel.

Montage

Afhankelijk van de vereisten worden verschillende soorten assemblage aanbevolen:

a) Bevestiging aan de constructie door middel van vier M12 ankers

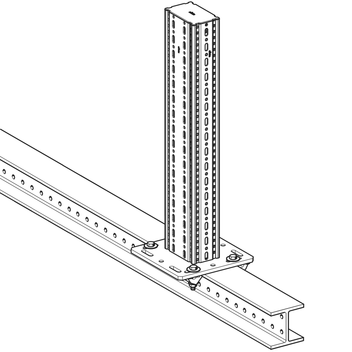

b) Klembevestiging aan stalenbalken (flensbreedte 100-180 mm) door middel van montageset 5P M12 S

Technische gegevens

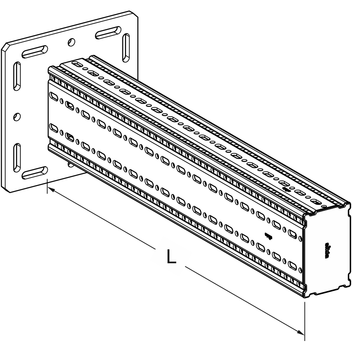

Type
L
[mm]
Afmeting
Grondplaat [mm]
Doorvoer
Grondplaat
TKO F 100/160-800 800 280 x 280 x 12 M12
TKO F 100/160-1200 1200 280 x 280 x 12 M12

Uitvoering:
grondplaat met aangelast draagprofiel TP F 100/160
Materiaal:
Plaat:
staal, HCP
Draagprofiel:
staal, HCP

Goedkeuring / conform

CE-certificaat (prestatieverklaring via www.sikla.nl/downloads)

TypeG
[kg]
Verp.
[Stuk]
Artikel-
Nr.
TKO F 100/160-80018,51 113097
TKO F 100/160-120024,51 113420
