siFramo 100
Adapterplaat AP
Toepassing
Maakt de verbinding van een draagconsole TKO F 80 of F 100, of een draagconsole TKO 100 of 120 op de profielflensbreedtes > 120 mm mogelijk.
Inhoud

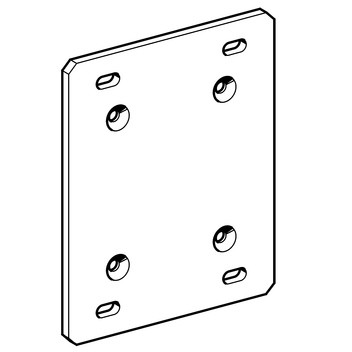

Adapterplaat

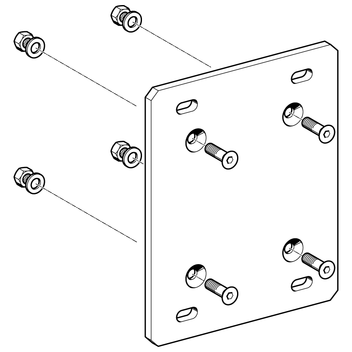

Montageset AP:
4 metaalschroeven M12 x 40
4 zeskantmoeren M12
4 sluitringen

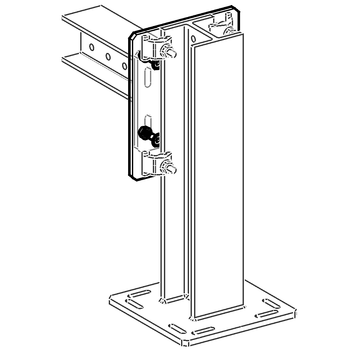

Montage
| 1. | Klemverbinding van de adapterplaat AP met de draagconsole TKO door middel van metaalschroeven en moeren. |
| 2. | Klembevestiging aan stalenbalken door middel van montageset 5P M12 S of type AP 161/200 met 5P M16 S. |
Technische gegevens
| Type | Afmeting grondplaat L x B [mm] | Doorvoer voor | Aansluiting profielflens- breedte [mm] |
|---|---|---|---|
| AP 121/160 | 320 x 260 x 12 | M12 | 121 - 160 |
| AP 161/200 | 320 x 310 x 12 | M16 | 161 - 200 |
| AP 201/240 | 320 x 360 x 12 | M16 | 201 - 240 |

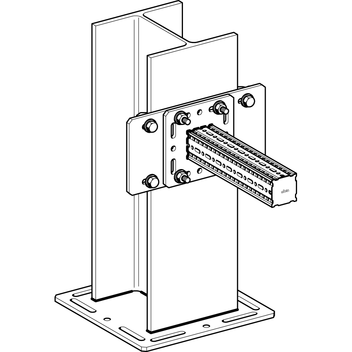

| AP 241/310 | 420 x 220 x 12 | M16 | 241 - 310 |
| Materiaal: | |
| Adapterplaat: | staal, HCP |
| Schroeven: | DIN EN ISO 10642 staal, hardheidsklasse 8.8, HCP |
| Moeren: | staal, hardheidsklasse 8, HCP |
| Sluitringen: | staal, HCP |
